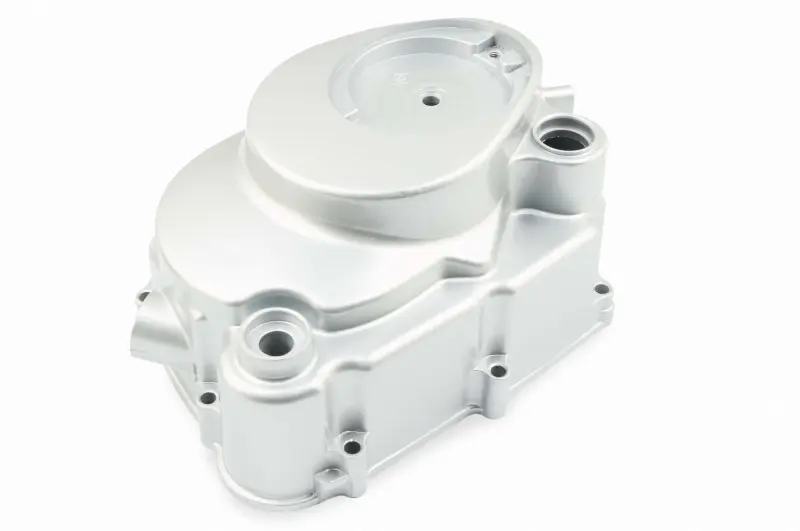

Права кришка зчеплення CG125 157FMI для автоматичного зчеплення HEADER-260

Права кришка зчеплення CG125 157FMI HEADER-260

Корпусна деталь призначена для правого боку чотиритактного двигуна об’ємом 125 см³ сімейства CG125 з позначенням 157FMI та автоматичним зчепленням. Кришка закриває бічну частину картера в зоні розташування зчеплення, утворює зовнішню межу моторного відсіку й слугує основою для передбачених конструкцією посадкових місць і кріплень. Вона потрібна під час ремонту після механічного пошкодження штатної кришки, зношення різьбових ділянок, порушення геометрії привалкової площини або появи дефектів, які неможливо усунути звичайною заміною прокладки та ущільнень.

Призначення та конструкція

HEADER-260 має конфігурацію правої кришки: по периметру розташовані кріпильні отвори, а на корпусі передбачені круглі зони й технологічні отвори, що відповідають компонуванню двигуна. Ця деталь не є механізмом зчеплення та сама не передає крутний момент. Її завдання — закривати відповідний бік картера, зберігати штатне положення спряжених деталей і забезпечувати правильне складання бічної частини двигуна.

Кришку зазвичай замінюють у разі тріщин після удару або падіння, пошкоджених кріпильних вушок, зірваної різьби, деформації посадкової поверхні чи дефектів отворів. Якщо причиною ремонту стало протікання мастила, перед замовленням варто перевірити стан старої кришки, прокладки, ущільнень і прилеглої поверхні картера. Це дає змогу визначити, чи потрібна нова корпусна деталь, чи достатньо обслужити ущільнювальні компоненти.

Сумісність і добір

Головні орієнтири для вибору — двигун 157FMI, компонування CG125, правий бік та виконання саме під автоматичне зчеплення. У переліку сумісних моделей для цієї позиції зазначені Honda CG125, Kymco Pulsar S, Lifan LF125, Loncin LX125-55C, LX125-70D, LX125-71, LX125-71A, LX125-72 і LX125-72A, Musstang MT125T-9, Shineray XY125-10D, Viper V125S Safari, Zongshen ZS125 та ZUBR 125ZH. На одній моделі мотоцикла можуть використовуватися різні модифікації двигуна, тому назву техніки потрібно враховувати разом із фактичною конфігурацією мотора.

Перед придбанням зіставте демонтовану кришку та нову деталь за кількома ознаками:

• Тип двигуна: позначення 157FMI та чотиритактне виконання об’ємом 125 см³.
• Тип зчеплення: ця версія розрахована на автоматичне зчеплення; виконання для механічного зчеплення не варто використовувати як пряму заміну.
• Бік установлення: потрібна права бічна кришка, а не ліва кришка генератора.
• Геометрія: мають збігатися зовнішній контур, розташування всіх отворів по периметру, круглі посадкові зони, висота виступів і точки спряження.
• Сусідні деталі: перевірте місця для ущільнень, напрямних і компонентів, що взаємодіють із кришкою після складання.

Позначення CG125 і 157FMI охоплюють кілька конструктивно близьких двигунів, проте зовнішня схожість не підтверджує взаємозамінність. Особливо уважно порівнюйте внутрішній профіль і посадкові місця: відмінності між версіями під автоматичне та механічне зчеплення можуть завадити правильному встановленню навіть за подібного зовнішнього контуру.

Підготовка до встановлення

Монтаж виконують на очищену й неушкоджену привалкову поверхню. Перед складанням видаляють залишки старого ущільнення, не пошкоджуючи площину, оглядають напрямні, різьбу та спряжені деталі. Заздалегідь підготуйте прокладку, ущільнення й інші витратні компоненти, передбачені будовою конкретного двигуна. Стан раніше встановлених деталей оцінюють окремо: деформовану прокладку або пошкоджене ущільнення повторно не використовують.

Кришку встановлюють без перекосу, попередньо сумістивши отвори та посадкові зони. Кріплення затягують рівномірно, дотримуючись послідовності й моменту із сервісних даних мотоцикла. Надмірне зусилля може пошкодити різьбу або корпус, а нерівномірне затягування — порушити прилягання. Після складання перевіряють вільну роботу пов’язаних механізмів і відсутність підтікань. Такий порядок дає змогу використовувати HEADER-260 як точну ремонтну заміну за умови повного збігу двигуна, типу зчеплення та геометрії штатної кришки.
