Кошик зчеплення в зборі 4T CB125

Кошик зчеплення в зборі 4T CB125 призначений для механізму, що передає крутний момент від двигуна до коробки передач і дає змогу роз'єднувати їх під час перемикання та зупинки. Позначення 4T означає чотиритактний двигун. Кошик утримує диски зчеплення та передає зусилля через їхній пакет. Стан напрямних і посадкових поверхонь впливає на вільне переміщення дисків та плавність увімкнення зчеплення.

Конструкція та ознаки зношення

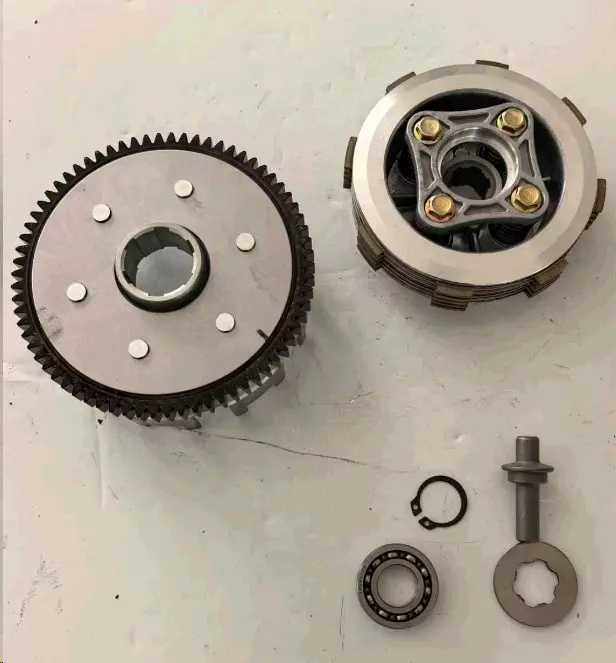

Збірка має зубчастий вінець, центральне шліцьове з'єднання та пакет дисків із натискною частиною. На натискній частині розташовані чотири кріпильні болти. Коли зчеплення ввімкнене, притиснуті один до одного диски передають обертання. Під час натискання на важіль зчеплення притискання послаблюється, і двигун можна роз'єднати з коробкою передач.

Кошик варто оглянути, якщо мотоцикл рушає ривками, зчеплення важко вимикається, з'явився сторонній стукіт або відчутний люфт. На напрямних у місцях контакту з виступами дисків поступово утворюються канавки. Вони заважають дискам рухатися вільно, через що зчеплення може працювати нерівномірно навіть зі справним приводом. Під час розбирання також перевіряють зубці, посадкові поверхні та відсутність тріщин.

Пробуксовування під навантаженням не завжди спричинене кошиком. Так само проявляються зношення дисків, послаблення пружин або неправильне регулювання приводу. Заміна збірки доцільна, коли пошкоджений сам кошик чи зношені одразу кілька частин зчеплення. Якщо продовжувати їздити з ривками та люфтом, суміжні деталі зазнаватимуть додаткових ударних навантажень.

Як перевірити відповідність

Зіставте новий і знятий кошики за зовнішнім діаметром, загальною висотою, глибиною посадки та розташуванням упорних поверхонь. Порахуйте зубці вінця, порівняйте їхній профіль, параметри центральних шліців, будову натискної частини та з'єднання з механізмом вимикання. Однакова загальна форма ще не означає збіг посадок: невідповідна висота або шліци можуть завадити складанню та правильній роботі зчеплення.

Окремо перевірте кількість і товщину дисків, форму їхніх виступів, розміщення пружин та кріплень. Орієнтирами мають бути зняті деталі й каталог конкретного двигуна. Невідповідний пакет дисків змінює умови притискання та роз'єднання: зчеплення може пробуксовувати або передавати зусилля навіть за повністю натиснутого важеля.

На що звернути увагу під час заміни

Розбираючи зчеплення, збережіть послідовність шайб, втулок і стопорних деталей. Перевірте стан вала, шестерні, що входить у зачеплення з вінцем, підшипника та механізму вимикання. Огляньте ущільнення знятої кришки; пошкоджену прокладку й деформовані стопорні деталі замініть. Очистьте місце складання від бруду та уламків, якщо старі деталі руйнувалися.

Монтуйте кошик за настановою до двигуна, дотримуючись порядку дисків і положення упорних деталей. Утримуйте його відповідним фіксатором, не вставляючи випадкові предмети між зубцями. Кріплення натискної частини затягуйте рівномірно, з моментами, зазначеними в настанові. Після складання відрегулюйте привід, перевірте вільне обертання та хід вимикання. Завершальна перевірка має підтвердити плавне вмикання зчеплення без ривків і сторонніх звуків.
