Корзина сцепления в сборе 4T CB125

Корзина сцепления в сборе 4T CB125 предназначена для узла, который передаёт крутящий момент двигателя коробке передач и позволяет разъединять их при переключении и остановке. Обозначение 4T указывает на четырёхтактный двигатель. Корзина удерживает диски сцепления и участвует в передаче усилия через их пакет. От состояния её направляющих и посадок зависит, насколько свободно перемещаются диски и плавно включается сцепление.

Устройство и причины замены

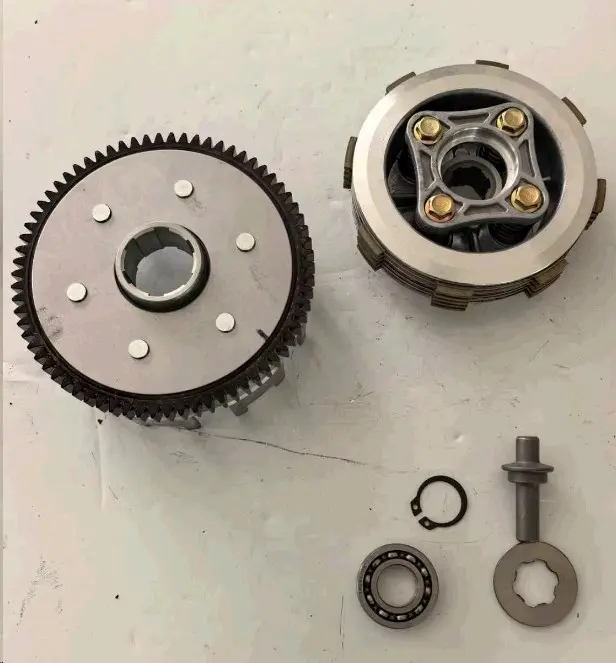

Сборка имеет зубчатый венец, центральное шлицевое соединение и пакет дисков с нажимной частью. На нажимной части расположены четыре крепёжных болта. При включённом сцеплении диски прижимаются друг к другу и передают вращение; при выжиме сцепления прижим ослабевает, позволяя разобщить двигатель и коробку передач.

Поводом проверить корзину становятся рывки при трогании, затруднённое выключение сцепления, посторонний стук и заметный люфт. На направляющих, по которым ходят выступы дисков, со временем появляются выработанные канавки. Диски могут цепляться за эти участки, поэтому даже при исправном приводе сцепление работает неравномерно. Повреждённые зубья, трещины и разбитые посадочные поверхности также требуют внимания при разборке.

Пробуксовка под нагрузкой сама по себе ещё не означает, что нужна новая корзина: причиной могут быть изношенные диски, ослабшие пружины или неверная регулировка привода. Замена сборки оправдана, когда дефекты затрагивают саму корзину либо одновременно изношены несколько частей сцепления. Длительная работа с рывками и люфтом увеличивает ударные нагрузки на сопряжённые детали.

Что сверить при подборе

Сравните снятую корзину с заменой по наружному диаметру, общей высоте, глубине посадки и расположению упорных поверхностей. Проверьте число и профиль зубьев венца, параметры центральных шлицев, устройство нажимной части и сопряжение с механизмом выключения. Совпадение общего вида не заменяет проверку этих размеров: ошибка в посадке или высоте может помешать сборке и нарушить работу сцепления.

Отдельно сопоставьте количество и толщину дисков, форму их выступов, расположение пружин и креплений. Используйте снятые детали и каталог конкретного двигателя как образец. Несовпадающий пакет дисков способен изменить ход выключения: сцепление будет буксовать либо продолжит передавать усилие при выжатом рычаге.

Особенности установки

При разборке сохраните порядок шайб, втулок и стопорных деталей. Осмотрите вал, ответную шестерню, подшипник и детали механизма выключения на износ и повреждения. Уплотнение снятой крышки также стоит проверить; повреждённую прокладку и деформированные стопорные детали заменяют. Грязь и остатки разрушенных деталей не должны оставаться в зоне сборки.

Устанавливайте корзину по руководству двигателя, соблюдая порядок дисков и положение упорных деталей. Для удержания используйте подходящий фиксатор, не заклинивая зубья случайным предметом. Крепления нажимной части затягивайте равномерно, а окончательные моменты затяжки берите из руководства. После сборки отрегулируйте привод, проверьте свободное вращение и ход выключения, затем убедитесь в плавном включении сцепления без рывков и посторонних звуков.
