Диски зчеплення в зборі 4T CB250 AMG — диски, пружини, столик

Диски зчеплення в зборі 4T CB250 AMG передають крутний момент від двигуна до коробки передач і дають змогу роз'єднати їх під час перемикання передач або зупинки. Позначення 4T означає чотиритактний двигун. До складу входять диски, пружини та столик. Заміна такою збіркою доречна, коли зношені кілька частин зчеплення й установлення лише нових дисків не усуває несправність.

Будова та робота

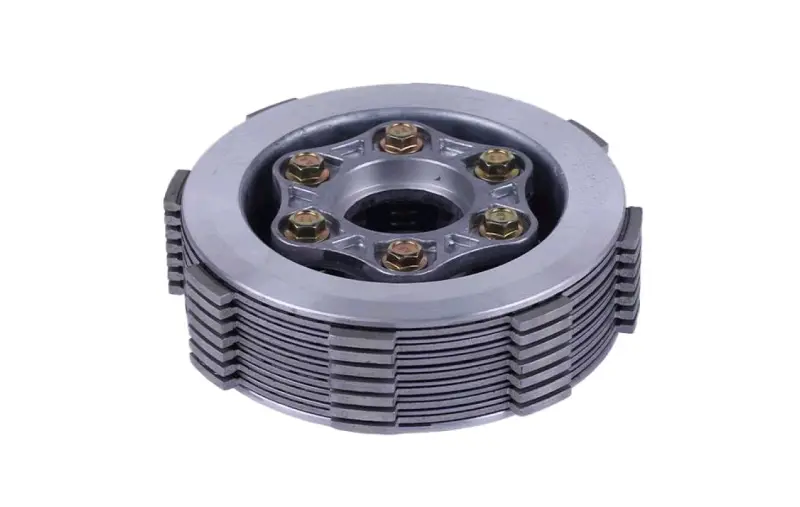

У багатодисковому зчепленні диски чергуються та притискаються один до одного пружинами. Сила тертя між ними забезпечує передавання обертання. Коли водій вимикає зчеплення, притискання слабшає і зв'язок між двигуном та коробкою розмикається. Збірка має кільцевий пакет дисків із зовнішніми виступами, центральний посадковий отвір і шість видимих головок кріплення. Для правильної роботи мають збігатися як посадки пакета, так і сполучення з механізмом вимикання.

Ознаки зношення

Якщо під навантаженням оберти двигуна зростають, а техніка розганяється мляво, варто перевірити зчеплення на пробуксовування. Поштовхи під час рушання, утруднене перемикання передач і неповне роз'єднання дисків також є приводом для огляду. Спочатку перевіряють регулювання приводу та вільний хід: неправильне налаштування може спричиняти подібні симптоми. Підставою для заміни стають зношені або викривлені диски, пошкодження сполучених поверхонь чи пружини, які втратили потрібне зусилля.

Тривале прослизання нагріває диски та прискорює їх зношення. До перегрівання може призводити їзда з частково вимкненим зчепленням або привід, який не дає пакету повністю стиснутися. Разом із заміною деталей потрібно усунути причину несправності, інакше нова збірка також пробуксовуватиме або працюватиме з ривками.

Як перевірити відповідність

Зіставте зі знятою деталлю зовнішній і внутрішній діаметри дисків, їхню кількість, товщину кожного диска та загальну висоту пакета. Перевірте ширину, форму й розташування зовнішніх виступів, профіль центральної посадки, точки кріплення та будову столика. Для пружин звіряють розміри й посадкові місця, а робочі параметри уточнюють за документацією двигуна. Якщо конструкція знятого зчеплення відрізняється, самого збігу позначення двигуна для підбору недостатньо.

Завелика або замала висота пакета порушує притискання чи заважає повністю розвести диски. Невідповідні виступи можуть заклинювати в напрямних. Деталі повинні ставати на свої місця без силового підганяння; стягувати несумісні посадки кріпленням не можна. Така спроба здатна пошкодити зчеплення ще до запуску двигуна.

Що врахувати під час заміни

Розбираючи зчеплення, збережіть порядок та орієнтацію дисків, запам'ятайте розташування шайб і частин механізму вимикання. Огляньте кошик і маточину, особливо напрямні та місця контакту з виступами дисків. Канавки, задирки й пошкодження цих поверхонь можуть заважати вільному переміщенню нового пакета. Також перевірте механізм вимикання й кріплення. Пошкоджену прокладку кришки замінюють, а ущільнення оглядають на наявність слідів витоку.

Підготовку дисків, послідовність складання та моменти затягування визначають за посібником двигуна. Для зчеплення, що працює в оливі, фрикційні диски готують із використанням рекомендованої оливи. Кріплення пружин затягують рівномірно, у кілька прийомів. Після складання налаштовують привід і перевіряють повний хід вимикання без заїдання. Початкову перевірку виконують із невеликим навантаженням: рушання має бути плавним, роз'єднання — повним, а передавання тяги — без пробуксовування.
