Ведуча зірка електропили Makita JIANTAI D30×d9/12×H9 мм

Ведуча зірка електропили Makita JIANTAI D30×d9/12×H9 мм

Вінець приводу призначений для передавання обертання від приводного механізму сумісної електропили Makita до пиляльного ланцюга. Зірка взаємодіє з ведучими хвостовиками ланцюга, тому правильний добір цієї деталі потрібний для рівномірного руху гарнітури та належної посадки в приводі. Це ремонтна позиція JIANTAI із зовнішнім діаметром 30 мм, ступінчастим центральним отвором 9/12 мм і висотою 9 мм.

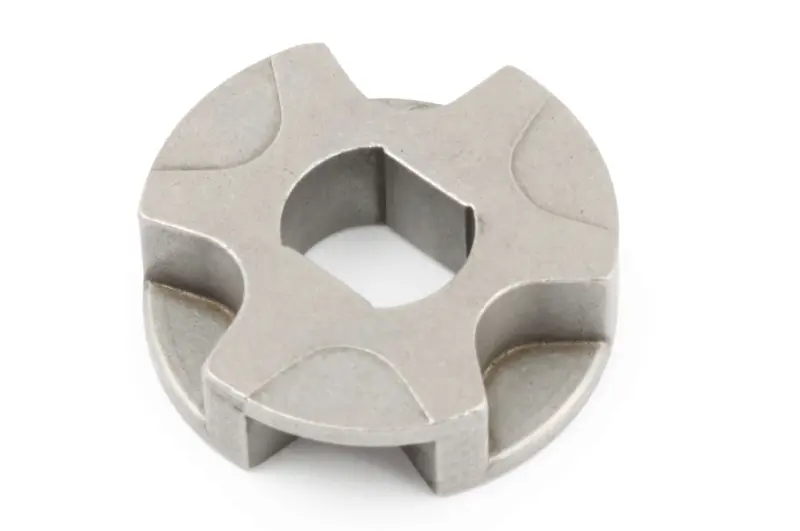

Деталь має компактну дискову форму, чотири робочі виступи по колу та профільований центральний отвір. Така конфігурація повинна точно відповідати посадковій частині приводу й розташуванню сусідніх деталей. Позначення Makita визначає призначення позиції, проте самої назви марки для вибору недостатньо: в електропилах різних серій можуть застосовуватися вінці з іншим отвором, висотою, зовнішнім діаметром і профілем зачеплення.

Основні параметри

• Тип деталі: ведуча зірка, або вінець приводу пиляльного ланцюга.
• Призначення: привід ланцюга сумісної електропили Makita.
• Зовнішній діаметр D: 30 мм.
• Розмір центрального отвору d: 9/12 мм.
• Висота H: 9 мм.
• Марка позиції: JIANTAI.

Як перевірити сумісність

Перед замовленням виміряйте стару зірку та зіставте всі три параметри: зовнішній діаметр 30 мм, посадку 9/12 мм і висоту 9 мм. Значення 9/12 описує ступінчастий розмір центрального отвору, тому перевіряти лише менший діаметр не можна. Додатково порівняйте форму центральної посадки, кількість і розташування виступів, загальний профіль вінця, а також положення фіксатора, шайб та інших деталей на валу. Однаковий зовнішній діаметр за іншої висоти чи посадки не означає взаємозамінність.

Для порівняння зручно використовувати демонтовану деталь, очищену від тирси та мастильних забруднень. Зношений вінець може мати вироблення на робочих поверхнях, тому розміри слід визначати за ділянками, що зберегли початкову геометрію. Якщо стара зірка деформована або пошкоджена, врахуйте також форму посадкового місця електропили та відомості з інструкції конкретної моделі. Не встановлюйте вінець із надмірним зусиллям і не змінюйте форму центрального отвору: деталь має займати штатне положення без перекосу.

Коли потрібна заміна

Зірку потрібно перевірити за наявності помітного вироблення канавок, сколів, овальності, нерівномірного руху ланцюга або ривків із боку приводу. Пошкоджений профіль гірше взаємодіє з хвостовиками та може прискорювати зношування ланцюга. Одночасно огляньте шину й сам ланцюг: встановлення нової зірки разом із сильно зношеною гарнітурою не усуває причину нерівного руху.

Монтаж і перевірка після ремонту

Роботи виконують на від'єднаній від живлення пилі. Після зняття бічної кришки, шини та ланцюга очистьте зону приводу й перевірте стан посадки, фіксатора та прилеглих деталей. Установіть зірку в положенні, передбаченому конструкцією пили, поверніть кріплення та пиляльну гарнітуру, після чого відрегулюйте натяг ланцюга за інструкцією виробника інструмента. До ввімкнення прокрутіть ланцюг вручну в рукавицях: він має проходити по шині та вінцю без заклинювання, бічного зміщення й незвичного опору. Після короткої перевірки без навантаження повторно проконтролюйте посадку та натяг.

Ця зірка придатна для ремонту лише тоді, коли геометрія приводу електропили повністю збігається з параметрами D30, d9/12 і H9 мм. Послідовна перевірка розмірів та форми посадки допомагає вибрати деталь без помилкової прив'язки лише до марки інструмента.
