Натягувач ланцюга електропили D=67 мм, d=8 мм AZT

Натягувач ланцюга електропили D=67 мм, d=8 мм AZT потрібен для регулювання положення пиляльної шини та натягу ланцюга. Його замінюють, коли механізм заїдає, не пересуває шину або не дає точно налаштувати натяг. Справний натягувач дозволяє прибрати зайве провисання та коригувати положення шини в міру зношування різальної гарнітури.

Будова та призначення

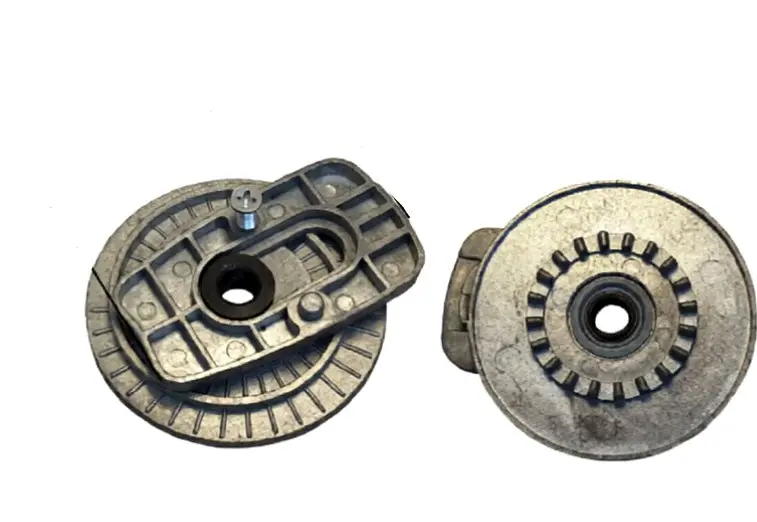

Деталь має круглу дискову частину з центральним отвором, ребрами й виступами. З іншого боку розташований фігурний майданчик із довгастим пазом та виступним штифтом. Для встановлення потрібен збіг усієї геометрії: одного однакового діаметра недостатньо. Форма майданчика, розташування штифта та виступів визначають, чи стане натягувач на своє місце в кришці та чи зможе взаємодіяти із шиною.

Механізм налаштовує положення шини, а утримує її після регулювання штатне кріплення пилки. Додаткове зусилля на регуляторі не замінює належного затягування цього кріплення. Якщо шина закріплена ненадійно, натяг може змінюватися під час роботи навіть зі справним натягувачем.

Ознаки несправності

Оглянути механізм варто, якщо регулятор обертається вільно, але шина не рухається, налаштування відбувається ривками або відчувається значний люфт. Після розбирання перевіряють виступи, штифт, центральний отвір та опорні поверхні. Тріщини, відколи й деформація порушують посадку та зачеплення деталей. Тугий хід іноді спричиняє спресована тирса, тому спочатку очистьте механізм і перевірте, чи немає пошкоджень під забрудненням.

Як підібрати натягувач

Розмірні позначення цієї деталі — D=67 мм і d=8 мм. Зіставте їх із розмірами знятого натягувача, а також перевірте товщину дискової частини, форму центрального отвору та габарити майданчика. Порівняйте положення штифта відносно центра, форму паза й виступів, що передають рух. Інше розташування штифта може завадити складанню або зменшити діапазон регулювання навіть за збігу основних розмірів.

Стару деталь і місце її встановлення краще очистити до порівняння: так легше помітити зношені краї та деформовані ділянки. Разом із натягувачем огляньте відповідну частину регулятора, посадкові місця в кришці й ділянку шини, з якою він взаємодіє. Якщо сполучені деталі мають виробіток, люфт може залишитися після заміни. Пошкоджені деталі цього з'єднання також замінюють, інакше новий натягувач не забезпечить точного переміщення шини.

Заміна та налаштування

Від'єднайте електропилу від джерела живлення; для роботи з ланцюгом надягніть захисні рукавички. Зніміть кришку за інструкцією до пилки, запам'ятавши розташування кріплень і сполучених деталей. Приберіть тирсу з посадкового місця та встановіть натягувач у тому самому положенні. Переконайтеся, що штифт потрапив у відповідне місце, а деталь прилягає без перекосу. Не намагайтеся притиснути неправильно встановлений механізм затягуванням кріплення.

Регулюйте натяг із послабленим кріпленням шини, дотримуючись порядку, визначеного виробником пилки. Після остаточного закріплення повторно перевірте натяг і переміщення ланцюга: він має проходити по шині без заклинювання та відповідати вимогам інструкції. Надмірний натяг підвищує навантаження на гарнітуру, а значне провисання створює ризик сходження ланцюга. Якщо регулятор доходить до упору завчасно, перевірте складання й відповідність деталей замість того, щоб докладати більшого зусилля.
