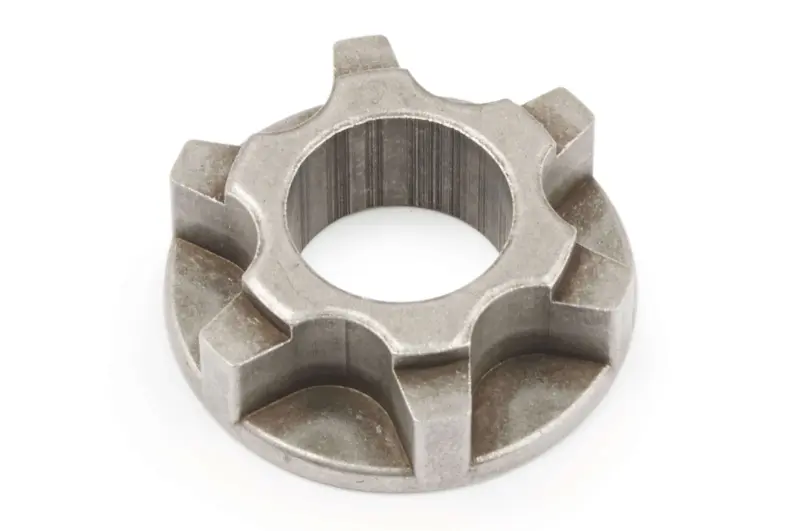

Ведуча зірка електропили Байкал JIANTAI, D30×d14×H10 мм

Ведуча зірка електропили Байкал JIANTAI

Ведуча зірка призначена для ремонту привода електропили Байкал. Деталь приймає обертання від приводного механізму та передає його пиляльному ланцюгу: хвостовики ведучих ланок входять у зачеплення з вінцем, після чого ланцюг рухається по шині. Стан цієї деталі безпосередньо впливає на рівномірність руху пиляльної гарнітури, тому зношену зірку варто замінити до того, як пошкодження почнуть прискорено впливати на ланцюг.

Конструкція та призначення

Модель JIANTAI виготовлена як окрема ведуча зірка з тарілчастою основою, центральним посадковим отвором і шістьма радіальними виступами. Така форма відповідає представленому виконанню деталі для електропил Байкал. Основні розміри становлять 30 мм за зовнішнім діаметром, 14 мм за внутрішнім діаметром і 10 мм за висотою. Ці параметри визначають посадку та положення вінця відносно ланцюга, тому під час вибору їх потрібно враховувати разом, а не орієнтуватися лише на назву пили.

Підтверджені параметри

• Призначення: ведуча зірка привода пиляльного ланцюга електропили.
• Сумісність: електропили Байкал відповідного виконання.
• Зовнішній діаметр D: 30 мм.
• Внутрішній діаметр d: 14 мм.
• Висота H: 10 мм.
• Конструкція: шість радіальних виступів і тарілчаста основа.

Як правильно підібрати деталь

В електропилах однієї торгової марки можуть застосовуватися зірки з різними посадковими отворами, висотою та формою основи. Перед замовленням зніміть стару деталь і виміряйте її штангенциркулем. Зіставте зовнішній діаметр 30 мм, посадковий отвір 14 мм і загальну висоту 10 мм. Додатково порівняйте кількість виступів, профіль вінця, форму тарілчастої частини та розташування опорних поверхонь. Збігу одного зовнішнього діаметра недостатньо: інша висота може змістити лінію руху ланцюга, а відмінний отвір не дасть правильно встановити зірку на посадкове місце.

Окремо перевірте відповідність установленого ланцюга. Його ведучі ланки мають вільно входити у профіль вінця без заклинювання та надмірного бічного люфту. Крок ланцюга не можна визначати лише за діаметрами зірки, тому його звіряють із пиляльною гарнітурою та технічними даними конкретної електропили. Якщо стара деталь відрізняється кількістю виступів або геометрією основи, варіант D30×d14×H10 мм не слід установлювати без додаткової перевірки конструкції привода.

Коли потрібна заміна

Огляньте зняту зірку по всьому колу. Підставами для заміни є помітне вироблення в місцях контакту з хвостовиками ланцюга, канавки з нерівномірними краями, відколи, деформація виступів та овальність посадкової частини. Зношений вінець порушує рівне зачеплення: ланцюг може рухатися ривками, створювати незвичний шум і швидше зношуватися. Новий ланцюг також не варто використовувати із сильно виробленою зіркою, адже пошкоджений профіль продовжить впливати на його ведучі ланки.

Установлення та перевірка після ремонту

Перед розбиранням від'єднайте електропилу від мережі. Порядок доступу до привода залежить від виконання інструмента, тому під час зняття кожуха, шини, ланцюга та фіксувальних деталей керуйтеся схемою конкретної моделі. Очистьте посадкове місце від тирси й забруднень, перевірте стан кріплень і сусідніх деталей. Зірка має встановлюватися без перекосу та вільно займати передбачене положення; примусова посадка вказує на невідповідність розмірів або форми.

Після складання перевірте правильність укладання й натягу ланцюга, а потім вручну прокрутіть гарнітуру за від'єднаного живлення. Рух має бути рівномірним, без заїдань і виходу ведучих ланок із вінця. Така перевірка допомагає одразу виявити помилку добору або складання. Варіант JIANTAI D30×d14×H10 мм підходить для ремонту електропили Байкал лише за повного збігу розмірів і геометрії зі знятою зіркою.
