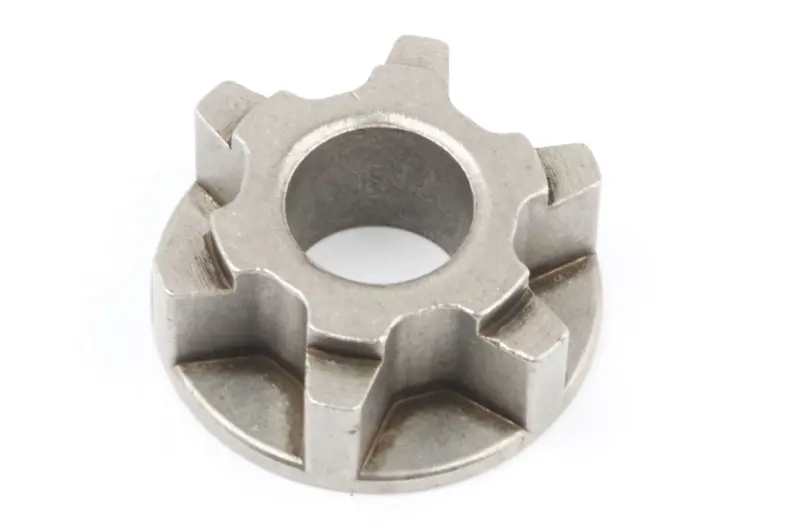

Ведуча зірочка електропили Stern D30×d12×H12 мм, 6 зубців

Ведуча зірочка для електропили Stern D30×d12×H12 мм

Вінець привода передає обертання пильному ланцюгу та впливає на рівномірність його руху по шині. Деталь призначена для ремонту електропил Stern із відповідною конструкцією привода. Основні параметри для добору: зовнішній діаметр 30 мм, діаметр центрального отвору 12 мм, висота 12 мм і шість приводних зубців. Самого збігу торгової марки інструмента недостатньо, адже в електропилах одного виробника можуть використовуватися різні за розмірами та формою зірочки.

Призначення та особливості конструкції

Зірочка встановлюється у приводній частині пили та взаємодіє з хвостовиками ланок ланцюга. Під час обертання її зубці послідовно входять у зачеплення з ланцюгом і переміщують пильну гарнітуру по напрямній шині. Конструкція має круглий опорний фланець, центральний посадковий отвір і шість рівномірно розташованих зубців. Така форма повинна відповідати посадковому місцю та суміжним деталям конкретної електропили.

Під час використання поверхні зубців постійно контактують із ланцюгом. Із часом на них можуть утворюватися виражені канавки, відколи та нерівномірне спрацювання. Зношений або деформований вінець здатний спричиняти нерівний рух ланцюга, ривки й додатковий шум, а також прискорювати спрацювання пильної гарнітури. Заміну доцільно виконати, якщо профіль зубців помітно змінився, краї пошкоджені або ланцюг рухається нестабільно за умови правильного встановлення й натягу.

Параметри для добору

• Призначення: ведуча зірочка пильного ланцюга електропили.
• Зовнішній діаметр: 30 мм.
• Діаметр центрального отвору: 12 мм.
• Висота деталі: 12 мм.
• Кількість зубців: 6.
• Основна сумісність: електропили Stern з аналогічним приводом і посадковими параметрами.

Перед замовленням зніміть стару зірочку та послідовно порівняйте зовнішній діаметр, розмір центрального отвору й повну висоту. Далі перевірте кількість зубців, обриси їхнього профілю, форму основи та розташування виступних частин. Усі параметри мають збігатися одночасно. Особливо уважно порівнюйте деталі з однаковим діаметром, але різною висотою, посадкою або геометрією зубців: такі варіанти не можна вважати взаємозамінними лише за одним розміром.

Заміна та перевірка після встановлення

Під час розбирання варто оцінити не лише зняту зірочку, а й стан ланцюга, шини та посадкового місця. Якщо хвостовики ланцюга або напрямні поверхні вже мають значне нерівномірне спрацювання, встановлення нової зірочки саме по собі може не усунути ривки. Посадкову зону очищують від забруднень, після чого деталь установлюють у положенні, передбаченому конструкцією пили. Кріплення та суміжні компоненти повертають без зміни початкової схеми складання.

До запуску перевірте, чи правильно ланцюг розташований на зубцях і в пазу шини, а його натяг відповідає вимогам електропили. Після складання пильна гарнітура має переміщуватися без заклинювання та сходження із вінця. Першу перевірку виконують без навантаження, стежачи за рівномірністю руху, стороннім шумом і нагріванням приводної зони. Якщо ланцюг неправильно сідає на зубці, подальшу роботу припиняють і повторно перевіряють розміри, орієнтацію деталі та правильність складання.

Ця зірочка підходить для обслуговування електропил Stern лише за повного збігу розмірів 30×12×12 мм, шестизубої конфігурації та геометрії посадки. Точне попереднє порівняння допомагає відновити правильне зачеплення з ланцюгом і не встановити зовні подібну, але конструктивно іншу деталь.
