Важіль призначений для механічного привода зчеплення на мотоциклах із чотиритактними двигунами сімейства CG об’ємом 125 і 150 см³. Деталь установлюється з боку правої кришки картера та з’єднує трос керування з внутрішнім механізмом вимкнення зчеплення. Коли водій натискає ручку на кермі, трос повертає зовнішнє плече важеля, а вал передає цей рух до механізму піднімання натискної частини зчеплення. Після відпускання ручки поворотна пружина допомагає приводу повернутися у початкове положення.

Конструкція та призначення

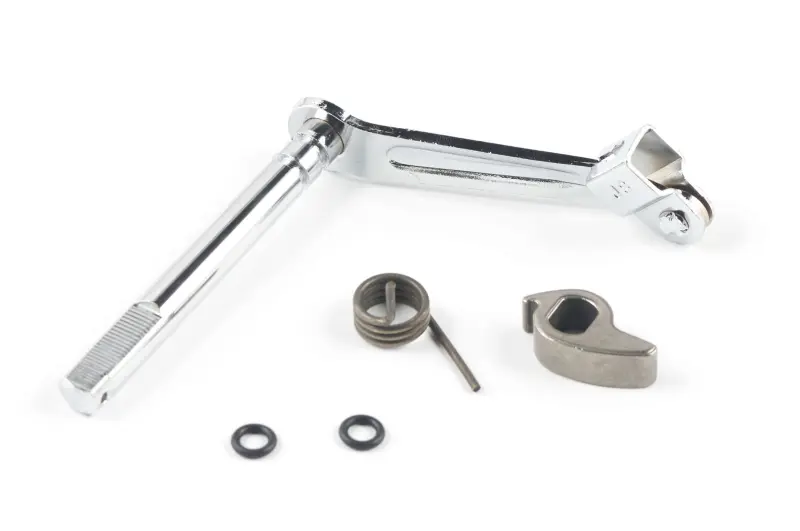

Механізм виконаний як зовнішній важіль, об’єднаний із довгим валом. У конструкції також передбачені поворотна пружина, профільована кулачкова деталь і два ущільнювальні кільця. Таке виконання розраховане на передавання руху крізь кришку картера: зовні до важеля приєднується наконечник троса, а всередині поворот вала впливає на деталі вимкнення зчеплення. Це не ручка на кермі й не набір фрикційних дисків, а приводна деталь, розташована безпосередньо на двигуні.

Справний важіль має вільно проходити передбачений хід без заїдання, помітного вигину та пошкоджень у місцях сполучення. Перевірити цю деталь доцільно, якщо ручка зчеплення почала рухатися незвично туго, привод не повертається повністю або регулюванням вільного ходу не вдається забезпечити нормальне вимкнення зчеплення. Водночас потрібно оглянути трос, правильність його прокладання та інші деталі механізму: подібні ознаки можуть виникати через забруднений чи пошкоджений трос, неправильне регулювання, зношення дисків або несправність внутрішніх деталей зчеплення.

Як перевірити сумісність

• Тип двигуна: чотиритактний двигун компонування CG.
• Робочий об’єм: заявлене застосування — версії 125 і 150 см³.
• Місце встановлення: механізм привода зчеплення на правій кришці картера двигуна.
• Точки порівняння: довжина й діаметр вала, форма зовнішнього плеча, положення кріплення троса, профіль внутрішньої кулачкової деталі, посадочні місця пружини та ущільнювальних кілець.

Позначення CG125 або CG150 саме по собі не виключає відмінностей між роками випуску, виробниками двигунів і варіантами кришок картера. Перед вибором порівняйте нову деталь зі знятим механізмом за загальною геометрією, напрямком зовнішнього плеча та розташуванням усіх сполучуваних ділянок. Особливо важливі форма внутрішнього привода та взаємне положення важеля щодо упора троса: невідповідність цих частин неможливо компенсувати звичайним регулюванням троса.

Заміна та перевірка після монтажу

Для доступу до механізму в конструкції типу CG від’єднують наконечник троса від зовнішнього важеля та знімають праву кришку картера у порядку, передбаченому для конкретного двигуна. Важіль демонтується разом із поворотною пружиною після видалення його фіксатора. Під час складання необхідно зберегти правильне положення пружини й внутрішньої кулачкової деталі, установити справний фіксатор, не пошкодити ущільнювальні кільця та переконатися, що вал рухається без підклинювання. Точні операції, витратні матеріали й моменти затягування потрібно брати з посібника для конкретної моделі мотоцикла.

Після складання трос приєднують до важеля та регулюють вільний хід ручки зчеплення відповідно до вимог виробника техніки. Перед початком поїздки перевірте повне повернення привода, коректне роз’єднання зчеплення та відсутність витікання оливи біля проходу вала крізь кришку. Ця деталь підходить для ремонту привода CG125/150 лише за умови збігу конструкції; попереднє порівняння зі старим важелем допомагає уникнути встановлення несумісної модифікації.
