Права кришка зчеплення 4T CG125/150 (#0002) ZZQ

Права кришка зчеплення для двигунів CG125/150

Кришка ZZQ призначена для правого боку чотиритактних мотоциклетних двигунів сімейства CG125/150. Вона закриває бічну частину картера в зоні зчеплення, утворює зовнішню стінку моторного корпусу та забезпечує доступ до розташованого за нею механізму під час розбирання. Деталь підходить для ремонту після пошкодження штатної кришки або відновлення двигуна, який раніше розбирали й для якого потрібна корпусна деталь відповідної конфігурації.

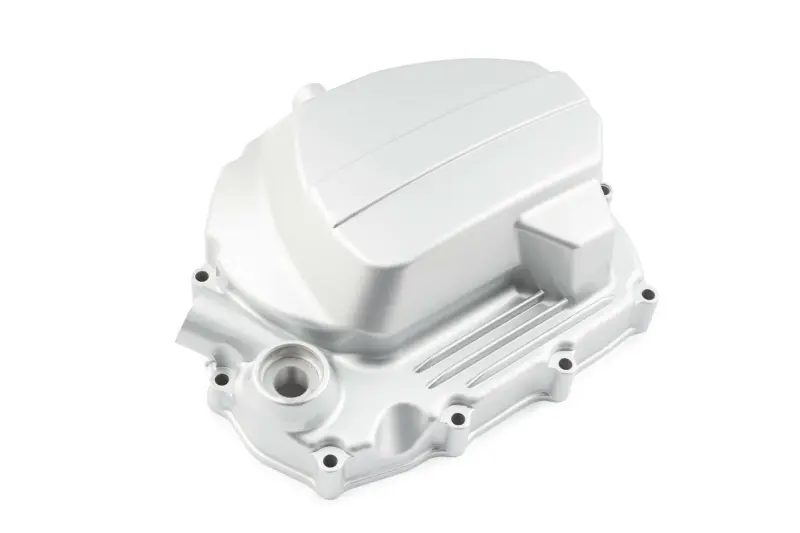

Корпус має світлий металевий колір. Уздовж периметра розташовані кріпильні отвори, а на зовнішній стороні передбачені формовані ребра та круглий отвір. Контур, розташування кріплень, внутрішні припливи й посадкова площина мають збігатися з установленою раніше кришкою. Таке порівняння особливо потрібне для двигунів сімейства CG: однакове позначення робочого об’єму саме по собі не виключає відмінностей між модифікаціями, роками випуску та варіантами моторного корпусу.

Коли потрібна заміна

Нову кришку встановлюють у разі тріщин, сколів біля кріпильних точок, деформації привалкової поверхні або пошкодження різьбових і посадкових ділянок. Причиною заміни також може бути порушення щільності стику після удару чи невдалого попереднього ремонту. Корпусну деталь із помітною деформацією не варто намагатися притягнути болтами: перекіс заважає рівномірному приляганню та може створити зайве навантаження на кріплення картера.

Що перевірити перед замовленням

• Тип двигуна: кришка розрахована на чотиритактне виконання CG125/150; позначення двигуна потрібно звірити з документами мотоцикла або даними встановленого мотора.
• Бік установлення: це права кришка, яка закриває ділянку зчеплення.
• Геометрія: порівняйте загальний силует, розташування кожного кріпильного отвору, круглий отвір, зовнішні ребра та виступні ділянки.
• Посадкові елементи: перевірте форму внутрішнього боку, глибину корпусу й положення всіх припливів відносно знятої деталі.
• Суміжні деталі: заздалегідь оцініть стан ущільнення, кріплення, пробок та інших компонентів, які переносять зі старої кришки або добирають окремо.

Рекомендації щодо встановлення

Перед монтажем залишки старого ущільнення видаляють із поверхонь, що з’єднуються, не пошкоджуючи площину картера. Посадкові ділянки очищають, після чого перевіряють відсутність вибоїн, тріщин і перекосу. Використовують ущільнення, передбачене для конкретної версії двигуна; його наявність у комплекті з цією кришкою не заявлена. Болти спочатку наживляють вручну, переконуючись, що кришка встановлюється без надмірного зусилля, а всі отвори збігаються.

Кріплення затягують поступово й рівномірно в послідовності, зазначеній у настанові з обслуговування конкретного мотоцикла. Не можна компенсувати розбіжність деталей надмірним затягуванням або забивати кришку на місце. Після складання встановлюють зняті компоненти, перевіряють роботу привода зчеплення та оглядають стик під час першого запуску. Правильний добір за формою і точками кріплення дає змогу встановити кришку без перероблення картера та повернути правому боку двигуна штатну конфігурацію.
