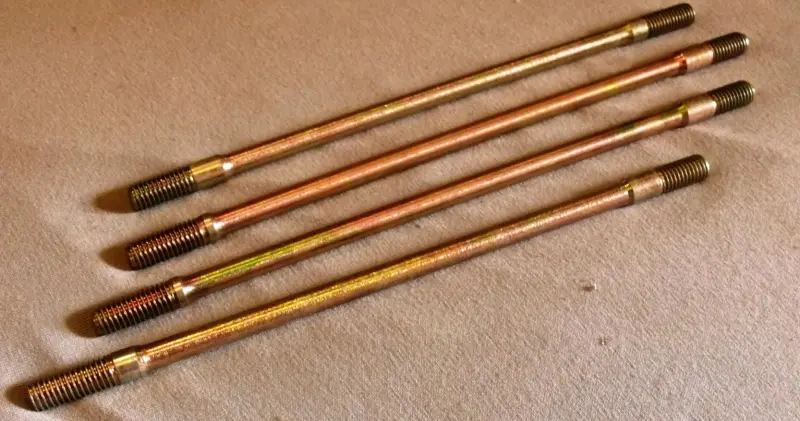

Шпильки циліндра GY6 125/150 4T, комплект 4 шт.

Шпильки циліндра GY6 125/150 4T

Комплект із чотирьох шпильок призначений для кріплення циліндра та головки циліндра на чотиритактних скутерних двигунах сімейства GY6 об’ємом 125 або 150 см³. Ці довгі кріпильні деталі проходять крізь складові циліндро-поршневої групи та створюють основу для рівномірного притискання головки після затягування гайок. Від стану шпильок залежить можливість правильно скласти двигун і зберегти стабільне з’єднання його корпусних деталей.

Кожна шпилька має різьбові ділянки на обох кінцях і довгу гладку середню частину. Один кінець установлюється у передбачений різьбовий отвір двигуна, а другий слугує для фіксації розташованих вище деталей. Комплект із чотирьох штук дає змогу замінити весь набір одночасно, не залишаючи у з’єднанні старе кріплення з пошкодженою різьбою, вигином або нерівномірним станом.

Сумісність і підбір

Комплект розрахований на двигуни GY6 125/150 4T. У картках аналогічних наборів для цього сімейства зазначені позначення 152QMI для версії 125 см³ та 157QMJ для версії 150 см³. Перед придбанням потрібно перевірити позначення встановленого двигуна: назва моделі скутера та заявлений об’єм самі по собі не виключають відмінностей між модифікаціями.

Порівнюючи комплект із демонтованими деталями, враховують не один загальний розмір, а всі посадкові параметри. Особливо уважно перевіряють:

• повну довжину кожної шпильки та розподіл деталей різної довжини за посадковими місцями;
• діаметр і крок різьби з боку корпусу двигуна та з боку кріпильних гайок;
• довжину обох різьбових ділянок, положення переходів між різьбою і гладкою частиною;
• розташування шпильок відносно циліндра, головки, напрямних деталей і каналів двигуна.

Порівнювати потрібно всі чотири старі шпильки окремо. У наборах для GY6 125/150 можуть застосовуватися деталі кількох довжин, тому їх не можна переставляти між позиціями без перевірки. Якщо двигун раніше ремонтували, додатково оцінюють стан різьбових отворів: нова шпилька не усуне пошкодження різьби в корпусі.

Коли комплект потребує заміни

Нові шпильки встановлюють під час ремонту циліндро-поршневої групи, якщо старі деталі зігнуті, мають зірвані витки, сліди значної корозії або не дають змоги нормально встановити й затягнути кріплення. Заміна також доречна після невдалого демонтажу, коли різьбовий кінець пошкоджено інструментом. Викривлену шпильку не варто вирівнювати та повертати у двигун: вона може перешкоджати встановленню циліндра і головки без перекосу.

Проблеми з ущільненням головки не завжди означають, що причина полягає саме у шпильках. Під час розбирання перевіряють площини спряжених деталей, прокладки, напрямні, різьбу корпусу та кріпильні гайки. Такий огляд допомагає не складати двигун повторно із супутнім дефектом.

Рекомендації зі встановлення

Перед монтажем посадкові отвори очищають від забруднень і залишків старих сумішей, не допускаючи потрапляння сміття всередину двигуна. Шпильки спочатку розподіляють за їхніми штатними позиціями, звіряючись із демонтованим комплектом і посібником із ремонту конкретної моделі. Різьба має заходити без перекосу та надмірного зусилля; заклинювання на перших витках зазвичай указує на невідповідність різьби або пошкодження отвору.

• Не затискайте гладку частину інструментом, який може залишити глибокі насічки чи деформувати стрижень.
• Перед остаточним складанням переконайтеся, що циліндр і головка вільно встановлюються по всіх чотирьох шпильках.
• Перевірте правильність положення прокладок, напрямних і каналів до затягування кріплення.
• Гайки головки затягуйте за діагональною схемою у кілька етапів, застосовуючи момент із сервісного посібника саме для встановленого двигуна.

Комплект підходить для планового відновлення кріплення циліндра та головки на GY6 125/150 4T. Точна перевірка двигуна, довжини й різьби старих деталей до розбирання зменшує ризик несумісності та допомагає виконати складання без повторного демонтажу.
