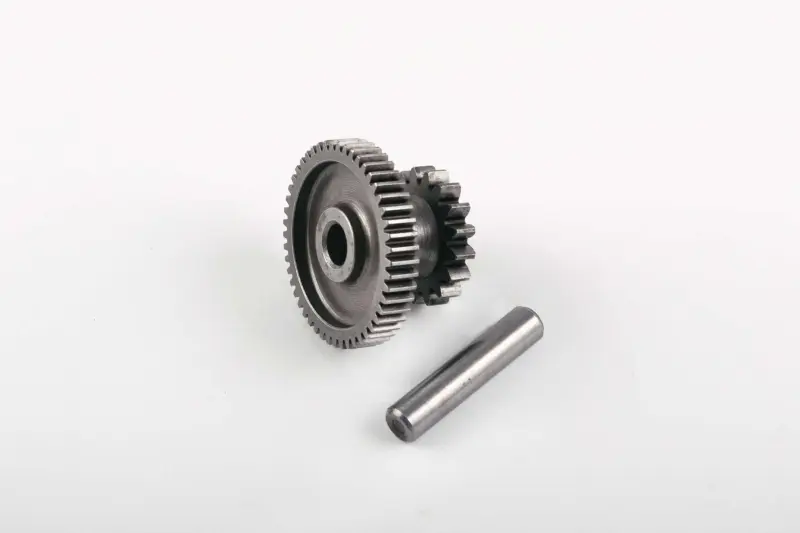

Проміжна шестерня електростартера 4T GY6 125/150, 17/49 зубців, з віссю

Проміжна шестерня електростартера для GY6 125/150

Деталь призначена для системи електричного запуску чотиритактних скутерних двигунів сімейства GY6 об’ємом 125 і 150 см³. Вона розташовується між електростартером та наступними деталями пускового механізму: приймає обертання від стартера й передає його далі, щоб провернути двигун після натискання кнопки запуску. Така шестерня потрібна під час ремонту штатного електрозапуску без заміни справних компонентів, які не належать до пошкодженої пари зачеплення.

Конструкція має два зубчасті вінці різного діаметра, об’єднані в одній деталі. Великий вінець налічує 49 зубців, малий — 17 зубців. Шестерня встановлюється на окрему циліндричну вісь діаметром 10 мм, яка входить до комплекту. Поєднання 17/49 зубців є одним із головних параметрів добору, адже від їх кількості залежать правильне зачеплення та робота всього пускового механізму.

Призначення та сумісність

Шестерня розрахована на чотиритактні двигуни GY6 125/150. Для цієї деталі також зазначають поширені позначення двигунів 152QMI та 157QMJ. Вона використовується на китайських скутерах відповідного моторного сімейства, проте самого робочого об’єму недостатньо для точного вибору: на техніці різних років випуску та комплектацій можуть застосовуватися відмінні деталі системи запуску.

Перед замовленням порівняйте стару шестерню за конструкцією, кількістю зубців на обох вінцях і діаметром осі. Для цієї моделі підтверджено конфігурацію 17/49 зубців та вісь 10 мм. Варто також звірити розташування вінців, їх ширину, посадку в картері й форму суміжних деталей. Таке порівняння особливо потрібне, якщо двигун замінювали, ремонтували раніше або позначення моделі скутера не дає змоги однозначно визначити встановлену модифікацію мотора.

Підтверджені параметри

• Тип деталі: проміжна подвійна шестерня електростартера.
• Двигун: чотиритактний GY6.
• Робочий об’єм сумісних версій: 125 і 150 см³.
• Позначення двигунів: 152QMI та 157QMJ.
• Кількість зубців: 49 на великому вінці та 17 на малому.
• Діаметр осі: 10 мм.
• Виконання: два зубчасті вінці на спільній маточині.
• Комплект: шестерня та окрема вісь.

Коли потрібна заміна

Перевірити проміжну шестерню доцільно, якщо електростартер обертається, але двигун не провертається належним чином, а під час запуску чути клацання, тріск або нерівномірний шум із боку пускового механізму. Причиною можуть бути пошкоджені чи помітно зношені зубці, збільшений люфт на осі або порушення зачеплення. Подібні ознаки виникають і через несправність інших деталей, тому перед установленням необхідно оглянути стартер, сусідні шестерні, обгінну муфту, посадкові місця та електричні з’єднання.

Заміна пошкодженої деталі відновлює передавання обертання лише за умови, що інші компоненти справні та правильно взаємодіють між собою. Якщо на сусідній шестерні є відколи, виражене зношення або сліди перекосу, встановлення лише однієї нової деталі не усуне причину неправильного зачеплення. Одночасна перевірка суміжних поверхонь допомагає запобігти повторному пошкодженню зубців після складання.

Рекомендації зі встановлення

Монтаж виконують після відкриття доступу до механізму електростартера. Посадкові місця потрібно очистити від забруднень і уламків зношених зубців, а потім перевірити стан осі та поверхонь, на яких вона розташовується. Шестерня має встановлюватися без перекосу, вільно обертатися на осі й повністю входити в зачеплення із сусідніми деталями. Послідовність розбирання, змащування та затягування кріплень слід визначати за сервісною документацією конкретного двигуна.

Після складання механізм спочатку перевіряють на вільний рух без заклинювання, а потім виконують короткочасний пробний запуск. Сторонній тріск, туге обертання або неповне зачеплення потребують повторної перевірки монтажу. За умови збігу двигуна GY6 125/150, конфігурації 17/49 зубців та осі діаметром 10 мм ця проміжна шестерня підходить для штатного відновлення кнопкового запуску скутера.
