Маховик (обгінна муфта) Yamaha JOG 50 3KJ, гола, під вал 13,5 мм, GM

Маховик (обгінна муфта) для Yamaha JOG 50 3KJ, під вал 13,5 мм, із позначенням GM. Виконання — «гола». Обгінна муфта працює в механізмі запуску двигуна: передає обертання до колінчастого вала під час пуску, а коли двигун запрацював, дає йому обертатися без зворотного приводу стартера. Для правильного підбору потрібно узгодити посадку на вал і геометрію деталей, з якими муфта з'єднується.

Ознаки зношення

Муфта має передавати зусилля в одному напрямку та забезпечувати вільний хід у протилежному. Коли вона прослизає, стартер обертається, але колінчастий вал не рухається або прокручується ривками. Нестале зачеплення та сторонні звуки під час пуску — привід оглянути механізм. За самим звуком визначати потребу в заміні не варто: схожі прояви можуть виникати через пошкодження суміжних частин приводу.

Під час огляду шукають задирки на контактних поверхнях, сліди ударів, тріщини та люфт у з'єднаннях. Повторні спроби запуску з прослизанням створюють ударне навантаження на сусідні деталі. Якщо зношена поверхня, з якою взаємодіє муфта, заміна самої муфти може не відновити нормальну роботу. Тому стан знятої деталі оцінюють разом зі станом її спряжень.

Перевірка відповідності

Розмір 13,5 мм стосується вала, під який призначена деталь, а не зовнішнього діаметра корпусу. Виміряйте потрібну ділянку вала й зіставте посадковий отвір зі знятою муфтою. Далі порівняйте форму посадки, загальну товщину, розташування упорів і кріплень. Навіть за однакового розміру вала різниця в геометрії може завадити правильному складанню пускового механізму.

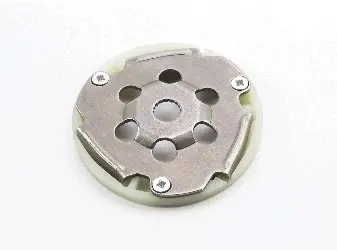

Деталь кругла, з центральним отвором та отворами навколо нього. З лицьового боку розташована пластина з кріпленням. Її контур і вирізи допомагають порівняти деталі та розрізнити близькі за формою варіанти. Виконання «гола» враховують під час звіряння складу збірки: потрібно окремо перевірити стан деталей, які залишаються зі старого механізму, й визначити, чи можна використовувати їх повторно.

Що врахувати під час заміни

Розбираючи механізм, збережіть послідовність шайб, втулок і дистанційних деталей, якщо вони передбачені конструкцією. Перевірте вал, посадкові та контактні поверхні, суміжну шестерню і кріплення. Приберіть бруд і продукти зношення. Деталі з пошкодженими спряженими поверхнями замінюють разом із муфтою: інакше нова деталь працюватиме з неправильним зазором або контактуватиме зі зношеною поверхнею.

Під час складання дотримуйтеся належної орієнтації муфти. Вона має зайняти своє місце без перекосу; стягувати невідповідну посадку кріпленням не можна. Порядок змащування та момент затягування беруть із настанови з обслуговування двигуна. Після встановлення перевіряють вільний хід і зачеплення у відповідних напрямках, відсутність заклинювання та контакту із сусідніми деталями. Помилка в посадці або товщині здатна спричинити люфт, постійне тертя чи втрату передачі обертання під час пуску. Пробний запуск проводять після відновлення кріплень і встановлення захисних деталей.
