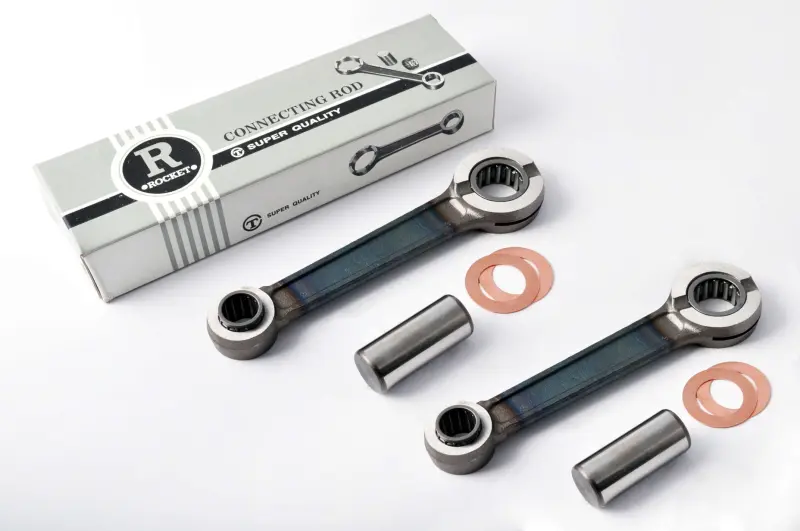

Комплект шатунів JAWA 350 ROCKET із сепараторами, пальцями та шайбами

Комплект шатунів ROCKET для JAWA 350

Комплект призначений для ремонту кривошипно-шатунного механізму мотоцикла JAWA 350. Шатун з’єднує поршень із колінчастим валом: сприймає зусилля від руху поршня та передає його на кривошип. Від стану цієї деталі та її підшипникових з’єднань залежать вільне обертання колінвала, правильний рух поршня й відсутність неприпустимого люфту. Набір розрахований на обслуговування двох шатунів і використовується під час відновлення колінчастого вала зі зношеними штатними деталями.

До складу входять пара шатунів, сепаратори, нижні пальці та шайби. Такий формат зручний для комплексного ремонту: основні сполучені деталі можна замінити разом, не добираючи кожну позицію окремо. Сепаратори працюють у рухомих з’єднаннях шатуна, нижній палець утворює його з’єднання з кривошипом, а шайби займають передбачене конструкцією положення з боків. Комплект не є колінвалом у зборі — деталі монтуються в його розбірну конструкцію під час відновлення.

Практичні переваги

• Два шатуни в одному наборі дають змогу обслужити обидві сторони кривошипного механізму JAWA 350 у межах одного ремонту.
• Сепаратори, нижні пальці та шайби входять до набору, тому основні сполучені компоненти замінюються разом із шатунами.
• Однакове виконання парних деталей спрощує послідовне складання та перевірку обох шатунних секцій колінвала.

Коли потрібна заміна

Підставою для розбирання та дефектування є стукіт у нижній частині двигуна, відчутний радіальний люфт шатуна, заїдання під час його переміщення, пошкодження контактних поверхонь, сліди перегрівання або деформація стрижня. Остаточне рішення приймають після розбирання колінвала та вимірювання сполучень. Разом із шатунами перевіряють стан щік, посадкових місць пальців та інших підшипників колінчастого вала. Монтаж нових деталей у зношені чи пошкоджені посадки не усуває причину люфту.

Як перевірити сумісність

Позначення JAWA 350 охоплює кілька виконань мотоцикла та колінчастого вала, тому перед замовленням потрібно визначити точну модифікацію двигуна. Порівняйте старі шатуни й сполучені деталі за міжосьовою відстанню, діаметрами отворів обох головок, шириною головок, розмірами нижнього пальця та типом підшипникових з’єднань. Також врахуйте конструкцію щік колінвала і фактичні посадкові розміри. Збігу лише робочого об’єму двигуна недостатньо для впевненого підбору.

Установлення та контроль після складання

Заміна шатунів виконується з повним розбиранням і розпресуванням колінчастого вала. Під час складання контролюють посадку пальців, положення сепараторів і шайб, бічні зазори, вільне гойдання шатунів та відсутність заклинювання. Після запресування колінвал потрібно відцентрувати й перевірити на биття; від цього залежить рух шатунів без перекосу та стабільна робота двигуна. Для такої операції потрібні вимірювальні прилади, прес і навички відновлення розбірних колінвалів, тому її варто доручати мотористу з відповідним оснащенням.

Комплект ROCKET підходить для планового відновлення або капітального ремонту JAWA 350, коли необхідно замінити обидва шатуни разом із деталями їхніх нижніх з’єднань. До початку складання розкладіть компоненти попарно, перевірте їхній стан і чистоту, а також переконайтеся у відповідності всіх посадок конкретному колінвалу.
