Комплект шатунів JAWA 350 DUELLS із сепараторами, нижнім пальцем і шайбами

Комплект шатунів DUELLS для JAWA 350

Комплект призначений для ремонту кривошипно-шатунного механізму двигуна JAWA 350. Шатун з’єднує поршень із колінчастим валом, передає зусилля від руху поршня та разом із підшипниковими деталями забезпечує рухомість з’єднань. Парне виконання розраховане на обслуговування двох шатунних позицій двигуна й дає змогу замінити обидві деталі під час одного ремонту колінвала.

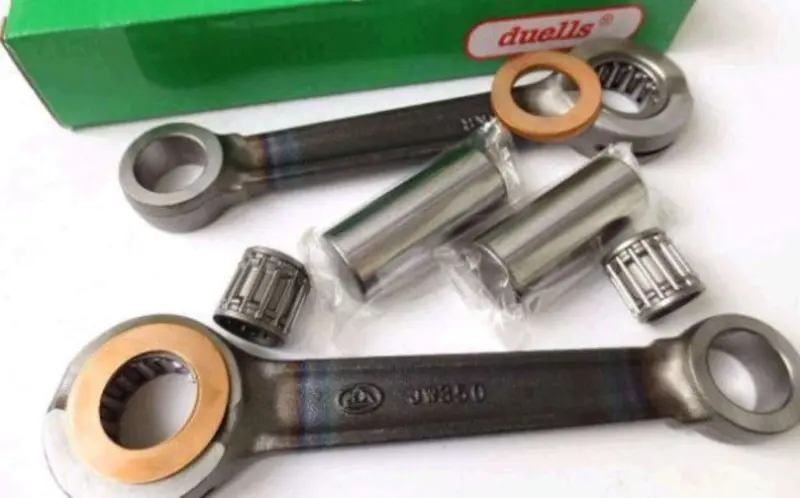

До набору входять два шатуни, сепаратори голчастих підшипників, нижній палець і шайби. Така комплектація об’єднує основні деталі, що належать до шатунних з’єднань. Компоненти призначені для складання з колінчастим валом, тому перед монтажем потрібно перевірити не лише стан попередніх шатунів, а й спряжені поверхні, посадкові місця та інші частини розібраного колінвала.

Призначення деталей комплекту

• Шатуни з’єднують поршні з колінчастим валом і передають зусилля, яке виникає під час роботи двигуна.
• Голчасті сепаратори утримують ролики в рухомих з’єднаннях та забезпечують їх правильне взаємне розташування.
• Нижній палець бере участь у з’єднанні нижньої головки шатуна з частинами колінчастого вала.
• Шайби встановлюються у передбачених конструкцією місцях шатунного з’єднання та враховуються під час складання колінвала.

Коли потрібна заміна

Підставою для дефектування шатунного механізму є відчутний радіальний люфт, стукіт у нижній частині двигуна, сліди перегрівання, задири, пошкодження роликів або сепараторів, а також деформація шатуна. Стан деталей оцінюють після розбирання двигуна й колінчастого вала. Одна зовнішня ознака не замінює вимірювань: майстер перевіряє геометрію, люфти, стан посадок і придатність спряжених поверхонь.

Якщо двигун уже розібраний через несправність колінвала або поршневої групи, шатунні з’єднання варто оглянути до зворотного складання. Монтаж нових шатунів разом зі зношеними пальцями, пошкодженими доріжками чи деформованими частинами колінвала не усуває причину люфту та стукоту. Рішення щодо повторного використання інших компонентів приймають після перевірки розмірів і стану поверхонь.

Як перевірити сумісність

Позначення JAWA 350 охоплює кілька модифікацій, тому лише об’єму двигуна для вибору недостатньо. Перед замовленням потрібно уточнити модель і серію двигуна, а потім зіставити комплект із демонтованими деталями. Перевіряють міжцентрову відстань шатуна, діаметри та ширину верхньої й нижньої головок, розміри пальців, тип підшипників, товщину шайб і загальну схему колінвала. Застосування комплекту DUELLS для JAWA TS 350 підтверджене профільною товарною карткою, проте параметри конкретного двигуна однаково слід звірити до складання.

Особливо уважно добирають деталі для двигуна, який ремонтували раніше: усередині можуть бути компоненти іншої версії або частини з відмінними посадковими розмірами. Надійніше порівнювати фактичні виміри, а не орієнтуватися лише на напис JAWA 350 у документах мотоцикла.

Монтаж і контроль після складання

Заміна шатунів потребує розбирання та подальшого запресовування колінчастого вала. Під час складання контролюють чистоту деталей, стан опорних поверхонь, положення сепараторів і шайб, осьовий та радіальний проміжки, центрування щік і биття складеного колінвала. Конкретні допуски та послідовність операцій визначають за ремонтною документацією відповідної модифікації двигуна.

Роботу доцільно доручити фахівцеві, який має прес, вимірювальний інструмент і пристрої для центрування колінвала. Після монтажу вал повинен обертатися вільно, без заклинювання та стороннього опору. Комплект DUELLS підходить для планового відновлення або капітального ремонту JAWA 350, коли потрібні парні шатуни та пов’язані з їх установленням підшипникові деталі.
