Комплект призначений для ремонту кривошипно-шатунного механізму двотактного двигуна мотоцикла Восход об’ємом 175 см³. Шатун з’єднує поршневу групу з колінчастим валом: верхня головка бере участь у з’єднанні з поршневим пальцем, а нижня працює на пальці колінвала. Через цю деталь зусилля від руху поршня передається колінчастому валу, тому стан обох головок, рухомих з’єднань і тіла шатуна безпосередньо впливає на правильну роботу двигуна.

Склад і призначення комплекту

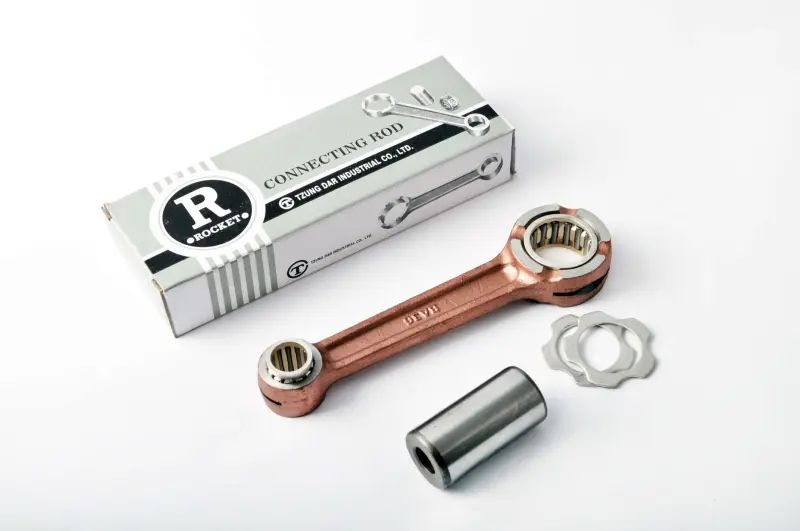

До набору входять шатун ROCKET, сепаратори, палець шатунного з’єднання та шайби. Такий склад дає змогу використовувати взаємопов’язані деталі під час відновлення колінвала, не добираючи сепаратори й допоміжні компоненти окремо. Сепаратори утримують тіла кочення у з’єднаннях шатуна, палець утворює опору нижньої головки, а шайби застосовуються для правильного взаємного розташування деталей під час складання.

Комплект обирають у разі виявлення надмірного люфту, стуку в зоні кривошипного механізму, задирів, слідів перегрівання, пошкодження сепаратора або деформації шатуна. Остаточне рішення про заміну приймають після розбирання та вимірювання спряжень: подібний шум може виникати й через інші деталі поршневої групи або колінвала. Продовжувати експлуатацію з пошкодженим сепаратором, значним люфтом чи заїданням з’єднання не слід, адже продукти зношення та перекіс здатні пошкодити сусідні деталі двигуна.

Що перевірити перед вибором

Назва моделі залишається першим орієнтиром, однак для надійного добору потрібно врахувати конкретну модифікацію встановленого двигуна та конструкцію попереднього колінвала. До початку ремонту порівняйте демонтований шатун і комплект ROCKET за основними посадковими ознаками:

• міжосьовою відстанню між верхньою та нижньою головками;
• внутрішніми діаметрами, шириною і формою обох головок;
• діаметром і довжиною пальця шатунного з’єднання;
• розмірами сепараторів та їхнім розташуванням у з’єднаннях;
• товщиною шайб і доступним осьовим зазором між шатуном та щоками колінвала.

Точні розміри цієї позиції в найменуванні не наведені, тому переносити параметри з іншого двигуна Восход або зовні подібного шатуна не можна. Особливо ретельно потрібно перевіряти колінвал, який уже ремонтували: у ньому можуть бути встановлені деталі іншого ремонтного виконання. Якщо старий шатун зруйнований і порівняти його неможливо, добір виконують за вимірюваннями колінвала та поршневого пальця.

Установлення та контроль після складання

Заміна шатуна виконується з розбиранням колінчастого вала та потребує обладнання для випресовування і запресовування пальця. Під час складання потрібно не пошкодити сепаратори, правильно розташувати шайби та забезпечити вільний рух шатуна без заклинювання. Після запресовування перевіряють центрування щік колінвала, радіальне й осьове переміщення шатуна, відсутність перекосу та плавність обертання з’єднань. Ці операції доцільно доручити мотористу, який має прес, вимірювальний інструмент і пристосування для контролю биття.

Перед остаточним складанням двигуна необхідно також оцінити стан щік колінвала, посадок пальця, поршневого пальця та спряжених деталей. Новий шатун не усуває зношення пошкоджених посадкових поверхонь. Правильний добір комплекту й точне центрування колінвала допомагають відновити геометрію кривошипного механізму та уникнути передчасної появи люфту після ремонту.
