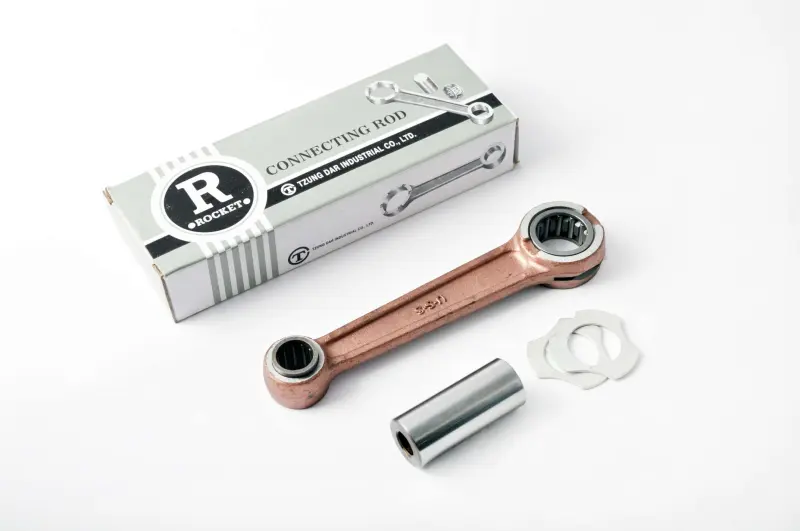

Шатун ROCKET для мотоцикла Мінськ 125 із сепараторами, пальцем і шайбами

Шатун ROCKET для двигуна мотоцикла Мінськ 125

Комплект призначений для ремонту кривошипно-шатунного механізму двотактного двигуна мотоцикла Мінськ об’ємом 125 см³. Шатун з’єднує поршень із колінчастим валом, сприймає зусилля під час руху поршня та передає його на колінвал. Від стану обох головок шатуна, сепараторів і нижнього пальця залежать правильне взаємне переміщення деталей, відсутність неприпустимого люфту та стабільна робота двигуна після складання.

Призначення та будова комплекту

Верхня головка шатуна з’єднується з поршневим пальцем, а нижня встановлюється на палець між щоками колінчастого вала. Сепаратори утримують ролики та забезпечують роботу рухомих з’єднань у головках шатуна. Шайби використовуються під час складання нижнього з’єднання. Такий набір дає змогу одночасно замінити основні сполучені деталі, що беруть участь у встановленні шатуна, не залишаючи зношений нижній палець або сепаратори.

До комплекту входять шатун ROCKET, два сепаратори, нижній палець і дві шайби. Деталі підібрані як єдиний набір для зазначеного застосування, проте перед монтажем потрібно перевірити відповідність конкретній модифікації двигуна. Виробник мотоцикла, робочий об’єм і двотактна схема двигуна є основними орієнтирами, але не замінюють звіряння геометрії розібраного з’єднання.

Коли потрібна заміна

Підставою для перевірки шатуна є стукіт у кривошипній камері, відчутний радіальний люфт нижньої головки, заїдання сепаратора, сліди перегрівання, задирки на пальцях або деформація тіла шатуна. Стан деталі також оцінюють під час ремонту двигуна після заклинювання поршня чи пошкодження підшипників колінвала. Складати двигун із пошкодженими сполученими поверхнями не можна: дефект здатний спричинити повторний шум, прискорене зношування поршневої групи та порушення вільного обертання колінвала.

Як перевірити сумісність

До початку ремонту порівняйте новий шатун зі знятою деталлю за міжцентровою відстанню головок, їхньою зовнішньою та посадковою геометрією, шириною нижньої головки й положенням шатуна між щоками колінвала. Окремо зіставте діаметри та довжину пальців, розміри сепараторів, товщину шайб і фактичний бічний зазор. Точні значення потрібно брати з ремонтної документації саме для вашої модифікації Мінськ 125: різні роки випуску та раніше перероблені двигуни можуть мати відмінності.

Цей комплект добирають для двигуна Мінськ 125, а не лише за зовнішньою подібністю деталі. Якщо на мотоциклі встановлений інший двигун, колінвал іншої версії або вже виконувалася нестандартна переробка, сумісність визначають вимірюваннями. Старі палець і сепаратори доцільно зберегти до завершення добору, щоб майстер міг зіставити всі посадкові параметри.

Монтаж і перевірка після складання

Заміна шатуна пов’язана зі зняттям і розбиранням колінчастого вала. Перед складанням перевіряють щоки, посадкові отвори пальця, цапфи та підшипники колінвала: новий шатун не усуває зношення інших деталей. Сполучені поверхні мають бути чистими, а сепаратори й палець перед монтажем потрібно змастити засобом, передбаченим для складання цього двигуна.

Після запресовування пальця контролюють відстань між щоками, бічний зазор нижньої головки, свободу руху шатуна та співвісність цапф колінвала. Вал має обертатися без закушування, а шатун — рухатися плавно, без відчутного радіального люфту й контакту зі щоками. Центрування колінвала потребує вимірювального інструмента та досвіду, тому таку операцію варто доручити майстерні, яка має прес і пристрої для перевірки биття.

Перед остаточним складанням двигуна додатково перевіряють правильність розташування шайб і сепараторів, вільний рух поршня на пальці та відсутність слідів контакту шатуна із сусідніми деталями. Комплект ROCKET підходить для планового відновлення колінвала Мінськ 125 і ремонту після зношення нижнього з’єднання, якщо всі розміри відповідають вимогам конкретного двигуна.
