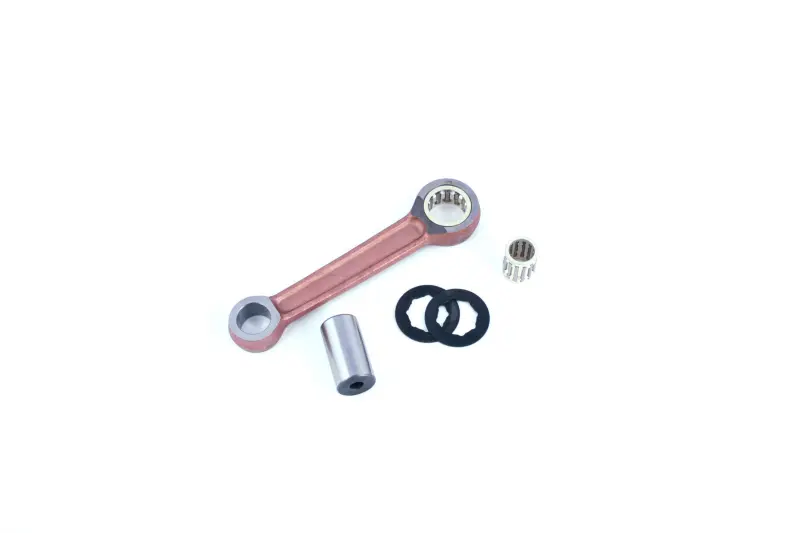

Шатун ІЖ Юпітер із сепараторами, нижнім пальцем і шайбами

Шатун ІЖ Юпітер із сепараторами, нижнім пальцем і шайбами

Комплект призначений для ремонту колінчастого вала двигунів мотоциклів ІЖ Юпітер. Шатун з’єднує поршень із кривошипом: верхня головка працює в з’єднанні з поршневим пальцем, а нижня охоплює палець кривошипа через підшипникову збірку. Так зворотно-поступальний рух поршня передається колінвалу та перетворюється на обертання. Деталь сприймає змінні навантаження під час кожного оберту двигуна, тому стан посадкових поверхонь, підшипників і геометрії шатуна безпосередньо впливає на роботу кривошипно-шатунного механізму.

Призначення та склад комплекту

Ця позиція розрахована на відновлення шатунного з’єднання під час розбирання колінчастого вала ІЖ Юпітер. Разом із шатуном передбачені сепаратори, нижній палець і дистанційні шайби. Такий набір об’єднує основні деталі, що беруть участь у встановленні нижньої головки між щоками кривошипа. Шайби розміщуються з боків головки та беруть участь у формуванні потрібного осьового положення, а палець є опорою підшипникової збірки й з’єднує щоки колінвала. Сепаратори утримують тіла кочення у встановленому порядку всередині відповідних з’єднань.

• Тип деталі: шатун для ремонту колінчастого вала.
• Застосування: двигуни мотоциклів ІЖ Юпітер; така конфігурація також зазначається для ІЖ Юпітер 4/5.
• Склад: шатун, сепаратори, нижній палець і шайби.
• Місце встановлення: кривошипно-шатунний механізм двигуна.

Як правильно підібрати

До розбирання двигуна потрібно уточнити модифікацію встановленого колінвала та конструкцію верхньої і нижньої головок шатуна. На мотоциклах однієї серії могли опинитися деталі різних років випуску або вже відновлені колінвали, тому самої назви моделі недостатньо. З демонтованими компонентами порівнюють форму шатуна, міжосьову відстань, ширину обох головок, діаметри посадок, розміри нижнього пальця, тип сепараторів і розташування шайб. Усі сполучення мають відповідати щокам колінвала, поршневому пальцю та підшипниковій схемі конкретного двигуна.

Не слід плутати цей комплект із виконанням шатуна під втулку лише через подібний зовнішній вигляд. Для вибору вирішальною є фактична конструкція ремонтованого колінвала. Якщо стару збірку раніше переробляли, розміри перевіряють вимірювальним інструментом, а не тільки порівнянням деталей поруч. За наявності слідів провертання пальця, виробітку на щоках або пошкодження посадкових місць оцінюють придатність самих щік: установлення нового шатуна не усуває зношення сполучених поверхонь.

Заміна та контроль після складання

Шатун замінюють у разі вираженого радіального люфту нижньої головки, пошкодження сепаратора, задирів на пальці, деформації стрижня або стукоту, джерело якого підтверджене діагностикою колінвала. Ремонт виконують після повного розбирання двигуна та розпресування кривошипа. Під час складання послідовно встановлюють шайбу, підшипникові деталі й шатун, потім другу шайбу та другу щоку. Посадка пальця, положення шатуна й орієнтація компонентів мають відповідати ремонтній документації для конкретної версії двигуна.

Після запресування колінвал обов’язково центрують і перевіряють биття цапф, вільний хід шатуна, бічний зазор та радіальний люфт нижньої головки. Шатун має рухатися без заклинювання, сепаратори — працювати без перекосу, а стрижень — не торкатися щік під час бічного відхилення. Для такої операції потрібні прес, пристрої для виставлення колінвала й точний вимірювальний інструмент, тому роботу зазвичай доручають мотористу, який відновлює складені колінчасті вали. Перед остаточним складанням деталі очищають, змащують відповідно до технології ремонту та ще раз перевіряють, чи палець, шайби й підшипникові компоненти встановлені в потрібній послідовності.

Комплект підходить для капітального ремонту, коли потрібно відновити шатунне з’єднання, а решта частин колінвала придатна для подальшого складання. Точний підбір і контроль геометрії після запресування допомагають отримати вільний рух шатуна без заїдань та правильне положення між щоками.
