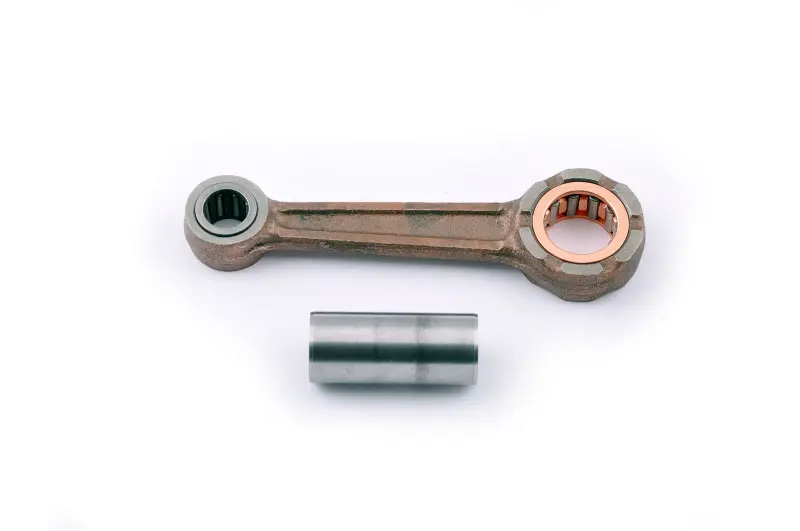

Шатун STAYER для Yamaha JOG 50 (2JA)

Шатун STAYER для Yamaha JOG 50 (2JA)

Шатун STAYER призначений для ремонту кривошипно-шатунного механізму скутера Yamaha JOG 50 з позначенням 2JA. Усередині двигуна він з’єднує поршневий палець із колінчастим валом і передає зусилля між поршнем та колінвалом. Деталь обирають під час ремонту колінчастого вала або поршневої групи, коли потрібно відновити належну роботу цього з’єднання.

Перевірити стан шатуна варто за наявності стороннього стукоту в нижній частині двигуна, відчутного люфту в з’єднаннях, пошкоджень робочих поверхонь або деформації демонтованої деталі. Оскільки шатун працює всередині двигуна, остаточну оцінку проводять після розбирання. Нову деталь підбирають до початку збирання вузла та водночас перевіряють пов’язані з нею елементи.

Як підібрати потрібний шатун

Головний орієнтир під час вибору — позначення Yamaha JOG 50 2JA. Назва JOG використовується для різних версій скутерів, тому збігу лише за серією недостатньо. Шатуни для інших модифікацій можуть бути схожими зовні, але відрізнятися посадковими параметрами. Перед придбанням деталь потрібно зіставити з демонтованим шатуном і технічними даними двигуна, який ремонтується.

• переконайтеся, що скутер належить до версії Yamaha JOG 50 з позначенням 2JA;
• порівняйте міжосьову відстань нової та демонтованої деталей;
• перевірте розміри посадкових отворів і їхню ширину;
• оцініть стан поршневого пальця, колінчастого вала та сполучених поверхонь;
• після діагностики визначте, чи потрібний супутній ремонт інших елементів двигуна.

Не варто переносити розміри або застосовність із шатунів для інших версій JOG. Навіть зовні подібна деталь може мати інші посадки та не забезпечити правильного складання вузла. Порівняння фактичних параметрів зі старим шатуном особливо важливе, якщо двигун уже ремонтували або причина несправності ще потребує уточнення.

Коли потрібна заміна

Шатун замінюють у межах ремонту колінчастого вала та поршневої групи. Підставою для ремонту може бути не лише помітна деформація, а й люфт, стукіт або пошкодження робочих поверхонь. Після розбирання слід оцінити весь вузол: установлення нової деталі не скасовує перевірки поршневого пальця, колінвала та місць їхнього сполучення. Якщо пов’язані елементи пошкоджені, необхідний обсяг робіт визначають до остаточного збирання.

Установлення та перевірка вузла

Заміна шатуна потребує повного розбирання відповідного вузла колінчастого вала. Перед монтажем очищають посадкові місця та перевіряють деталі, що працюють разом із шатуном. На них не повинно залишатися неврахованих пошкоджень. Після з’єднання контролюють вільне переміщення спряжень. Заїдання, сторонній шум або відчутний люфт є підставою для додаткової перевірки ще до завершення складання двигуна.

Двигун складають відповідно до технічних вимог саме для Yamaha JOG 50 2JA. Послідовний контроль посадок і стану сполучених деталей дає змогу усунути причину ремонту, а не обмежитися заміною одного компонента. Шатун STAYER підходить для цієї моделі за умови збігу позначення двигуна та фактичних розмірів демонтованої деталі.
