Колінвал KOMATCU для Suzuki ZZ / Street Magic, 12″

Колінвал KOMATCU для Suzuki ZZ і Street Magic із 12-дюймовими колесами

Колінчастий вал призначений для ремонту двотактних двигунів об’ємом 50 см³, установлених на Suzuki ZZ та Street Magic TR50 у виконанні з 12-дюймовими колесами. Він приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до інших механізмів двигуна і трансмісії. Стан колінвала безпосередньо впливає на рівномірність обертання, вібрації, стабільність роботи мотора й правильне переміщення поршня в циліндрі.

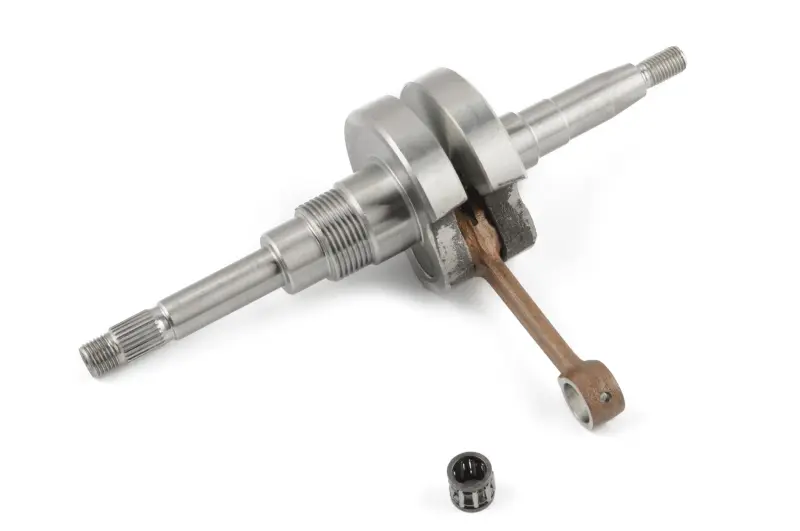

Колінвал зібраний разом із шатуном. До набору також входить голчастий підшипник, через який верхня головка шатуна з’єднується з пальцем. Конструкція складається з двох щік, шатунного механізму та цапф із різними посадковими ділянками. На кінцях є різьбові, шліцьові й конічні поверхні для встановлення суміжних деталей двигуна. Через відмінності в довжині сторін та формі посадок зовні подібний вал від іншої модифікації Suzuki може не підійти.

Критерії правильного підбору

Позначення «12 дюймів» стосується виконання техніки та відрізняє цю версію від інших модифікацій. Підбирати колінвал лише за маркою скутера не варто: потрібно визначити точну модель, перевірити розмір коліс і зіставити нову деталь із демонтованим валом. Для цієї різновидності вказані довжини цапф 78 і 112 мм та діаметр пальця 10 мм.

• Модель: Suzuki ZZ або Suzuki Street Magic TR50 відповідного виконання.
• Розмір коліс: модифікація з 12-дюймовими колесами.
• Розмірні орієнтири: цапфи завдовжки 78 і 112 мм, палець діаметром 10 мм.
• Конфігурація кінців: мають збігатися розташування різьби, шліців, конуса та ступінчастих посадкових поверхонь.
• Ліва і права сторони: обидві цапфи перевіряють окремо, адже вони відрізняються довжиною та призначенням.

Ознаки, за яких перевіряють колінвал

Діагностика потрібна, якщо в нижній частині двигуна з’явився стукіт, посилилися вібрації, виник люфт шатуна, пошкодилися різьба чи шліци, зносилися посадкові ділянки або виявлено биття цапф. Подібні симптоми можуть бути пов’язані також із корінними підшипниками чи поршневою групою, тому стан деталі оцінюють після розбирання мотора, перевірки люфтів і контролю геометрії.

Під час відновлення двигуна разом із колінвалом перевіряють корінні підшипники та сальники. Перед складанням очищають картер і посадкові місця, оглядають спряжені поверхні та переконуються, що шатун рухається вільно, без заклинювання. Для встановлення застосовують відповідне оснащення: удари по різьбі, шліцах або торцях цапф можуть спричинити биття навіть у нової деталі.

Контроль після монтажу

• колінвал має обертатися плавно, без тугих ділянок і стороннього контакту;
• шатун повинен переміщуватися на шатунній шийці без заїдання;
• деталі на різьбових, конічних і шліцьових посадках затягують за вимогами керівництва для конкретної моделі;
• до остаточного складання перевіряють положення сальників, стан підшипників і правильність з’єднання поршня із шатуном.

Колінвал розрахований на відновлення двигуна Suzuki ZZ або Street Magic у відповідній 12-дюймовій модифікації. Порівняння розмірів, довжини обох сторін і конфігурації посадкових ділянок зі знятим валом дає змогу правильно визначити версію та виконати складання без перероблення суміжних деталей.
