Передній варіатор Yamaha JOG 90 / Stels 50 2T, вал 16 мм, комплект

Передній варіатор Yamaha JOG 90 / Stels 50 2T, вал 16 мм

Комплект призначений для ремонту ведучої частини варіаторної трансмісії скутерів Yamaha JOG 90 і Stels 50 із двотактним двигуном. Посадка розрахована на вал діаметром 16 мм. Цей розмір стосується саме місця встановлення на вал і є одним із головних критеріїв добору: серед зовні подібних варіаторів Yamaha JOG трапляються версії з іншою посадкою. Комплектна конфігурація дає змогу замінити основні деталі переднього шківа разом, не залишаючи в механізмі зношену щоку, втулку або напрямну пластину.

Як варіатор працює у трансмісії

Передній варіатор встановлюється з боку двигуна та передає обертання від колінчастого вала приводному пасу. Дві конічні щоки утворюють рівчак, яким пас переміщується ближче до центра або до зовнішнього краю шківа. Коли оберти зростають, ролики під дією відцентрової сили рухаються по доріжках і зміщують рухому щоку. Відстань між щоками змінюється, пас переходить на інший робочий радіус, а трансмісія плавно змінює передатне відношення без ручного перемикання.

Стан роликів, доріжок, втулки та контактних поверхонь щік впливає на вільний рух рухомої частини. Плоскі ділянки на роликах, вироблення на доріжках, задирки на втулці або канавки на поверхні шківа можуть супроводжуватися ривками, вібрацією, стороннім шумом і нерівномірним розгоном. Під час розбирання ці деталі перевіряють разом із пасом і посадковою частиною колінчастого вала.

Склад і конструкція комплекту

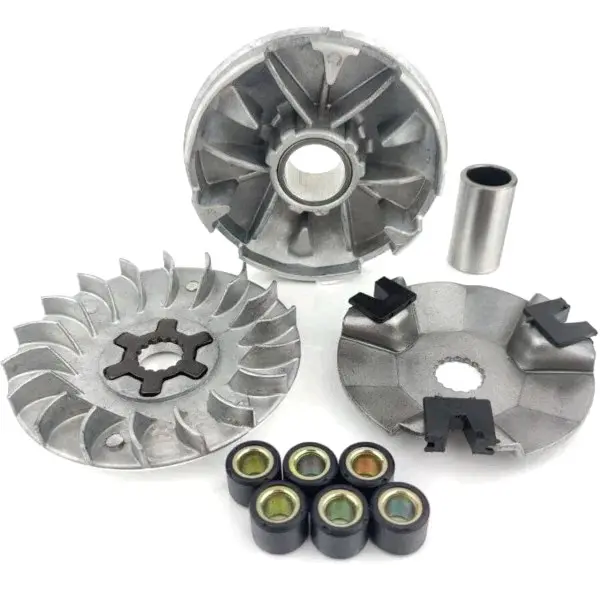

• Рухома щока з маточинною частиною — має доріжки, якими переміщуються ролики.
• Зовнішня щока з радіальними лопатками — утворює другу сторону пасового рівчака та обертається разом із ведучою частиною.
• Напрямна пластина — укомплектована трьома ковзними напрямними для контрольованого ходу рухомої щоки.
• Втулка-палець — формує посадку та спрямовує осьове переміщення рухомої частини.
• Шість роликів — встановлюються у відповідні доріжки варіатора.

Комплект доречний, коли старі компоненти зношені нерівномірно: замість поєднання нової тарілки зі спрацьованими роликами або пошкодженими напрямними можна оновити пов’язану групу деталей.

Що перевірити перед вибором

Сумісність визначають не лише за назвою Yamaha JOG або Stels. Для Yamaha JOG 90 підтверджене застосування з модифікацією 3WF (CY90); для Stels потрібна двотактна версія 50. Перед замовленням звірте діаметр вала 16 мм, профіль шліцьового центра зовнішньої щоки, довжину втулки, загальну ширину складеного пакета та зовнішній діаметр щік зі знятим варіатором. Окремо порівняйте форму напрямної пластини й розташування трьох ковзних вставок. Якщо двигун або трансмісію раніше замінювали, орієнтуйтеся на фактичні посадкові розміри встановленого колінчастого вала та старих деталей.

• Не плутайте цей комплект із варіаторами JOG під вал 13 мм.
• Переконайтеся, що потрібен саме передній, тобто ведучий шків, а не задній варіатор зі зчепленням.
• Зіставте конструкцію та склад набору з деталями знятого механізму до початку монтажу.

Встановлення та початкова перевірка

Монтаж виконують на чистій посадковій частині в послідовності, передбаченій конструкцією конкретного двигуна. Ролики розміщують у доріжках, ковзні напрямні — у пазах пластини, а втулку та щоки встановлюють без перекосу. На поверхні, що контактують із пасом, не повинні потрапляти олива та інші речовини, які зменшують тертя. Кріплення на колінчастому валі затягують моментом із сервісної документації скутера, адже універсальне значення для різних моторів застосовувати не можна.

Після складання перевіряють вільне обертання, положення паса та відсутність торкання всередині кришки. Перший запуск виконують на центральній підставці з поступовим підвищенням обертів і контролем сторонніх звуків. Комплект підходить для планового відновлення штатної трансмісії, коли підтверджені модель, двотактне виконання та посадка на вал 16 мм.
