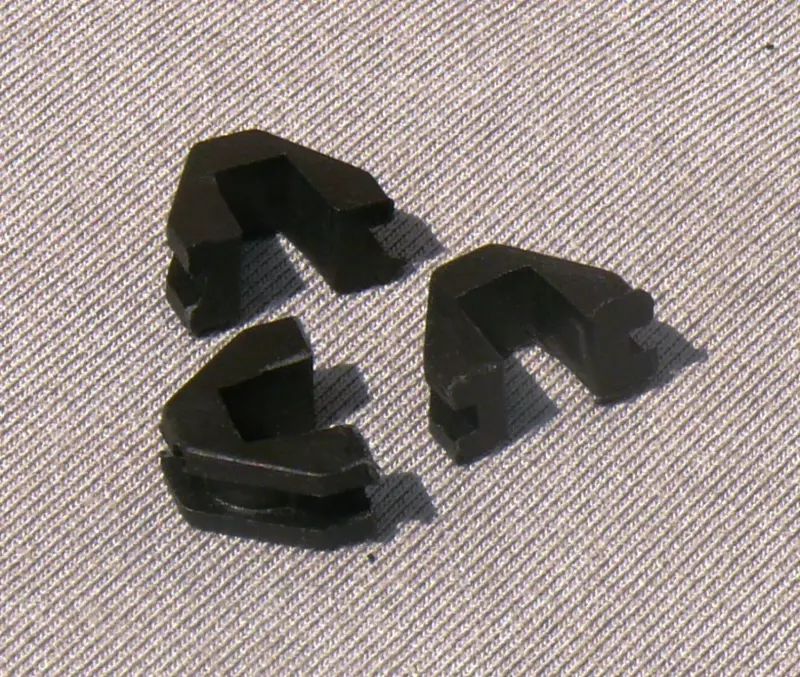

Напрямні (слайдери) переднього варіатора Yamaha JOG 50 VDK, 3 шт.

Напрямні переднього варіатора Yamaha JOG 50 VDK — 3 шт.

Комплект призначений для обслуговування переднього варіатора скутера Yamaha JOG 50. Три компактні напрямні встановлюються на виступи задньої напрямної пластини варіатора та переміщуються разом із нею у передбачених пазах. Вони допомагають пластині зберігати правильне положення під час осьового руху рухомої щоки та приймають на себе контакт у місцях сполучення деталей.

Слайдери працюють усередині варіатора поруч із напрямною пластиною та роликами, але не замінюють роликові вантажі й не визначають їхню масу. Під час збільшення обертів ролики рухаються доріжками варіатора, впливають на пластину та беруть участь у зміні положення рухомої щоки. Напрямні утримують пластину на заданій траєкторії, обмежують її бічне зміщення та супроводжують повторювані переміщення механізму.

Коли потрібно перевіряти слайдери

Напрямні зазнають постійних циклічних навантажень, тому їхній стан варто оцінювати під час кожного розбирання переднього варіатора. Підставою для заміни є помітне спрацювання контактних поверхонь, збільшений люфт пластини, тріщини, відколи, деформація або відсутність однієї з деталей. Сторонній стукіт чи деренчання з боку варіатора також потребує огляду, проте причиною шуму можуть бути й інші компоненти трансмісії.

Комплект із трьох деталей дає змогу одночасно оновити всі точки спрямування пластини. Установлювати лише одну нову деталь поруч із помітно спрацьованими слайдерами небажано: різний стан напрямних може залишити нерівномірний проміжок. Під час обслуговування додатково перевіряють пази рухомої щоки, виступи пластини, ролики, втулку та ремінь. На сполучених поверхнях не повинно бути задирок, глибоких слідів виробітку або уламків пошкоджених деталей.

Що звірити перед вибором

Позначення Yamaha JOG 50 охоплює кілька модифікацій скутера, тому самої назви моделі недостатньо для безпомилкового підбору будь-якої деталі варіатора. Перед замовленням порівняйте старі напрямні та посадкові місця на пластині із запропонованим комплектом.

• Форма: мають збігатися загальний профіль, розташування внутрішніх уступів і конфігурація охоплення виступу пластини.
• Посадка: перевірте ширину напрямних пазів і форму трьох опорних ділянок варіатора.
• Кількість: комплект містить три чорні напрямні для трьох точок установлення.
• Модифікація: за наявності відмінностей варіатора уточніть код моделі скутера, тип установленого двигуна та виконання знятої пластини.

Установлення та перевірка після складання

Заміну виконують після зняття кришки трансмісії та розбирання переднього варіатора. Старі напрямні знімають із виступів пластини, а посадкові місця очищають від пилу, частинок спрацювання та залишків пошкоджених деталей. Нові слайдери встановлюють однаковим боком і повністю насаджують на опори. Кожен із них має триматися без перекосу та не випадати під час акуратного встановлення пластини в рухому щоку.

До остаточного складання перевірте вільне осьове переміщення деталей, відсутність заклинювання та правильне положення роликів. Мастильний матеріал застосовують лише там і в тій кількості, які передбачені конструкцією конкретного варіатора: склад не повинен потрапляти на ремінь і контактні поверхні шківів. Кріплення затягують із моментом, зазначеним для відповідної модифікації Yamaha JOG 50. Така перевірка допомагає усунути причину люфту, а не приховати спрацювання сусідніх деталей.

Комплект VDK підходить для планового обслуговування або відновлення переднього варіатора, якщо форма старих слайдерів і посадкових місць збігається. Одночасна заміна трьох напрямних повертає пластині рівномірну опору та забезпечує правильне складання механізму без поєднання нових і спрацьованих деталей.
