Задній варіатор Yamaha JOG 50 з барабаном

Задній варіатор Yamaha JOG 50 з барабаном

Комплект призначений для веденої частини безступеневої трансмісії скутера Yamaha JOG 50. Він поєднує задній шків зі зчепленням та окремий барабан, тому підходить для ремонту, під час якого потрібно замінити зібрану частину приводу. Задній варіатор приймає зусилля від варіаторного ременя, працює разом із переднім шківом і через відцентрове зчеплення передає обертання до редуктора та заднього колеса.

Під час розгону ремінь переміщується поверхнями переднього й заднього шківів, змінюючи їхній ефективний діаметр. Ведений шків реагує на зміну положення ременя та навантаження, а зчеплення з’єднує трансмісію з барабаном після набору потрібних обертів. Стан цих деталей впливає на початок руху, реакцію скутера на газ і стабільність роботи ремінного приводу. Коли декілька пов’язаних компонентів мають помітне зношення, встановлення вузла в зборі може бути практичнішим за ремонт кожної деталі окремо.

Конструкція та призначення

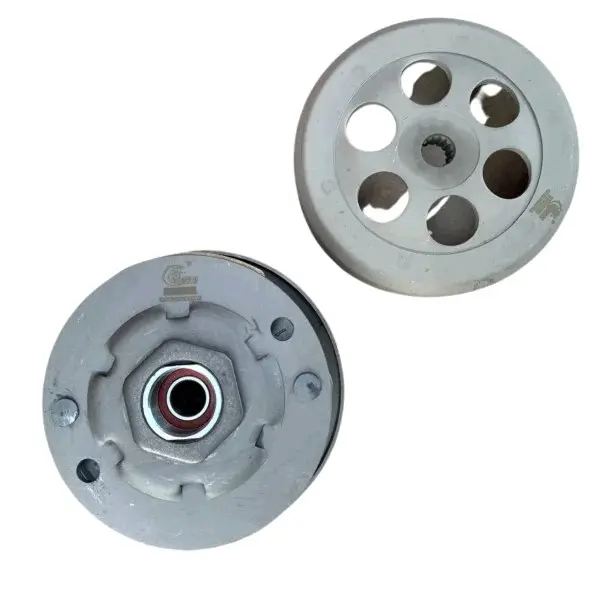

Комплект складається з двох окремих круглих компонентів: зібраного заднього варіатора зі зчепленням і зовнішнього барабана. Барабан має центральний шліцьовий посадковий отвір та шість круглих отворів на лицьовій частині. У центральній зоні заднього варіатора розташований підшипниковий вузол, а з боку шківа встановлюється варіаторний ремінь. Таке компонування відповідає розташуванню веденого шківа та зчеплення всередині корпусу скутерної трансмісії.

Барабан охоплює відцентрове зчеплення. Зі зростанням обертів колодки контактують із його внутрішньою поверхнею, після чого обертання передається далі. Задній шків має відпрацьовувати зміну положення ременя без перекосу, заїдання та надмірного люфту. Справність однієї деталі не компенсує значного зношення іншої, тому перед заміною варто оцінити ремінь, поверхні шківів, колодки, барабан і підшипники як пов’язану систему.

Коли потрібна заміна

• На поверхнях веденого шківа утворилися виразні канавки, задири або нерівномірне зношення, що перешкоджають нормальному переміщенню ременя.
• Рухома частина шківа заїдає, працює з перекосом або має помітний люфт.
• На початку руху відчуваються ривки, вібрація чи пробуксовування, а діагностика вказує на зчеплення або барабан.
• Барабан деформований, перегрітий чи має критичне зношення внутрішньої контактної поверхні.
• Ремонт трансмісії передбачає одночасне оновлення заднього шківа, зчеплення та барабана.

Перелічені ознаки можуть виникати також через ремінь, передній варіатор, кріплення або редуктор. Перед замовленням бажано розібрати привод і визначити джерело несправності, щоб новий комплект усунув причину, а не лише супутній прояв.

Як перевірити сумісність

Основне підтверджене застосування — Yamaha JOG 50, проте сімейство JOG охоплює різні покоління та виконання. Для точного добору порівняйте знятий вузол із новим за типом і діаметром посадки на вал, профілем шліців, діаметром та глибиною барабана, діаметром і шириною шківа, вильотом деталей, різьбою кріпильної гайки та розташуванням шайб. Потрібно також врахувати розміри встановленого ременя. Самого зовнішнього сходження або загального позначення JOG 50 недостатньо, якщо код двигуна й рік випуску скутера невідомі.

Не варто переносити сумісність на Yamaha Aprio, Axis, Vino чи інші моделі лише через подібну будову трансмісії. Для іншої моделі потрібне окреме підтвердження за її модифікацією та параметрами штатного вузла. Найнадійніша перевірка — зіставити демонтовані деталі поруч і переконатися, що посадки, висота, ширина та взаємне положення компонентів збігаються.

Рекомендації зі встановлення

Перед монтажем очистьте відсік трансмісії від пилу та продуктів зношення, перевірте стан ременя й огляньте вал. Поверхні шківів, ремінь, колодки зчеплення та внутрішня частина барабана мають залишатися сухими й чистими. Олива або мастило в зоні тертя спричиняють прослизання та нестабільне вмикання. Шайби, втулки й гайки встановлюють у порядку, передбаченому конструкцією конкретного скутера, а кріплення затягують моментом із його сервісної документації.

Усередині веденого шківа встановлена потужна пружина, тому подальше розбирання зібраної частини потребує відповідного фіксатора та інструмента. Після монтажу перевірте вільне обертання, правильну посадку ременя й відсутність контакту барабана із сусідніми деталями. Потім установіть кришку трансмісії та виконайте коротку перевірку без різких навантажень. Такий порядок допомагає одразу виявити перекіс, неправильно встановлену шайбу або сторонній шум.
