Деталь призначена для ремонту двотактного двигуна TB50, установленого на скутері Suzuki RUN із ланцюговим приводом трансмісії. У цій конструкції передній варіатор водночас виконує функцію автоматичного відцентрового зчеплення: з’єднує двигун із приводом після підвищення обертів і роз’єднує їх після зменшення частоти обертання. Завдяки цьому скутер починає рух без ручного керування зчепленням.

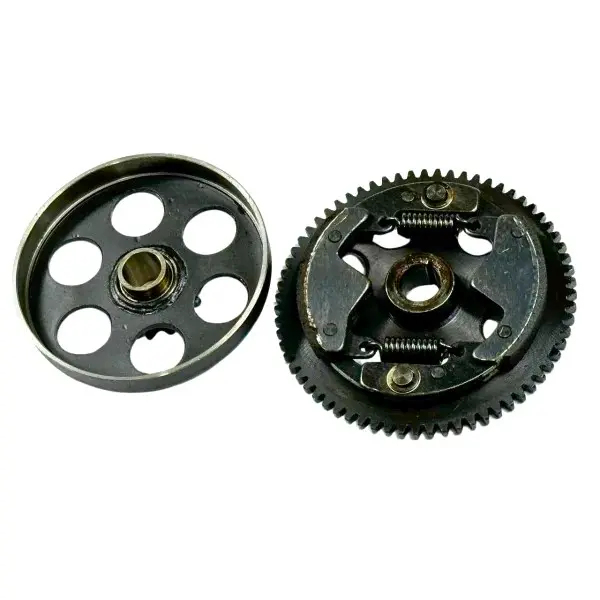

Конструкція складається з окремого барабана та сполученого з ним механізму з підпружиненими тягарцями, центральною посадкою й зовнішнім зубчастим вінцем. Поки двигун працює на малих обертах, пружини утримують тягарці всередині механізму. Зі зростанням обертів відцентрова сила переміщує їх до внутрішньої поверхні барабана, після чого обертання передається на зубчасту частину й далі на ланцюговий привод. Стан барабана, тягарців, пружин і зубців безпосередньо впливає на початок руху та передавання тяги.

Коли потрібна перевірка або заміна

Зношення цього механізму може проявлятися ривками під час старту, затримкою ввімкнення приводу, прослизанням під навантаженням, стороннім металевим шумом або нерівномірним початком руху. Такі ознаки не завжди пов’язані лише з варіатором, тому перед ремонтом перевіряють усю сполучену частину трансмісії: ланцюг, посадки валів, підшипники, зубчасті деталі та кріплення.

• Барабан: перевіряють внутрішню поверхню, геометрію та відсутність вираженого вироблення, яке перешкоджає рівномірному контакту.
• Тягарці та пружини: оцінюють свободу переміщення, однакову роботу секцій, цілісність пружин і відсутність надмірного люфту.
• Зубчастий вінець: оглядають профіль кожного зубця, адже відколи та значне вироблення порушують роботу ланцюгового приводу.
• Центральна посадка: контролюють відповідність валу та відсутність пошкоджених граней, перекосу або помітного радіального люфту.

Як правильно підібрати деталь

Основні ознаки сумісності цієї позиції — двотактний двигун TB50, модель Suzuki RUN і ланцюгове виконання трансмісії. Одного збігу назви скутера недостатньо: у схожої техніки можуть відрізнятися посадка на вал, діаметр і глибина барабана, кількість та крок зубців, загальна висота механізму, а також розташування шайб і дистанційних деталей.

Перед замовленням зіставте нову деталь зі знятим механізмом за формою центрального отвору, зовнішніми розмірами, глибиною барабана, профілем зубчастого вінця та розташуванням внутрішніх компонентів. Передні пасові варіатори звичайного типу, задні варіатори й механізми для інших сімейств двигунів не є прямою заміною ланцюговому варіанту TB50.

Установлення та обслуговування

Монтаж виконують після зняття кришки трансмісії. Посадкове місце очищують від забруднень і продуктів зношення, потім перевіряють ланцюг, сусідні зубчасті деталі, вал, підшипники та ущільнення. Зношений ланцюг або пошкоджена сполучена шестерня здатні швидко погіршити стан нового механізму, тому пов’язані несправності усувають одночасно.

Під час складання зберігають штатний порядок шайб, втулок і дистанційних деталей, не допускають перекосу барабана та затягують кріплення з моментом, передбаченим для конкретного двигуна. Після встановлення механізм прокручують вручну, перевіряючи вільний рух і відсутність заїдань. Перший запуск проводять із контролем стороннього шуму, плавності ввімкнення та поведінки скутера під час рушання.
