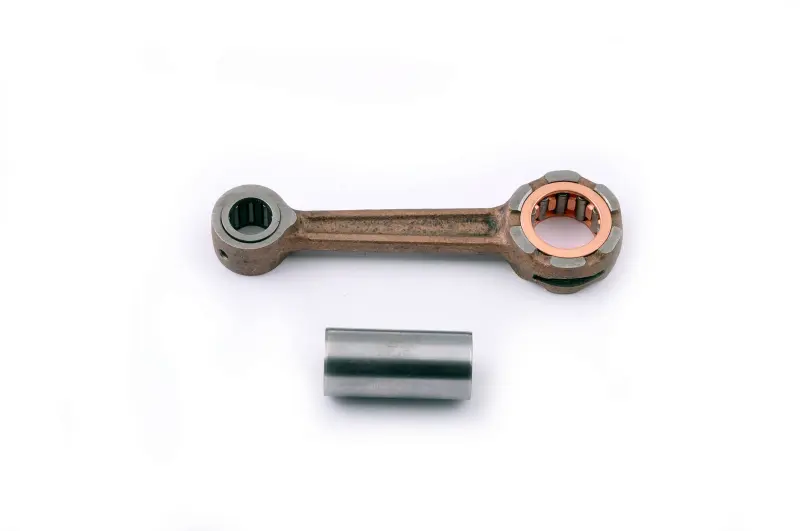

Шатун колінвала Suzuki Lets 1/2/3 STAYER

Шатун колінвала Suzuki Lets 1/2/3 STAYER

Шатун STAYER призначений для ремонту колінчастого вала двотактних скутерів Suzuki об’ємом 50 см³. Підтверджено застосування для сімейств Lets 1, Lets 2 і Lets 3, а також Verde, ZZ та Inch Up Sport. Деталь з’єднує поршень із кривошипом колінвала: верхня головка працює з боку поршневого пальця, нижня — з боку шатунної шийки. Через це з’єднання зворотно-поступальний рух поршня перетворюється на обертання колінчастого вала.

Позиція належить до шатунів колінвала в зборі та використовується під час відновлення розбірного колінчастого вала. Такий ремонт потрібний за неприпустимого радіального люфту нижньої головки, зношення голчастої опори, пошкодження посадкових поверхонь, появи задирів або деформації стрижня. Характерний металевий стукіт у нижній частині двигуна, що посилюється зі зростанням частоти обертання чи навантаження, є приводом розібрати двигун і перевірити колінвал, але остаточне рішення про заміну приймають після вимірювання зазорів та огляду деталей.

Сумісність і підбір

Позначення Suzuki Lets охоплює кілька поколінь із різною конструкцією двигуна, тому лише назви моделі недостатньо для впевненого замовлення. Цей шатун добирають для двотактних Lets 1/2/3 та перелічених споріднених виконань. Для Lets 4 і Lets 5 використовуються інші деталі: ці моделі належать до окремого чотиритактного сімейства, тож переносити сумісність між ними не можна.

Перед замовленням зіставте покоління скутера й модифікацію двигуна з даними техніки, що ремонтується. На розібраному колінвалі додатково порівнюють міжосьову відстань шатуна, розміри верхньої та нижньої головок, їхню ширину, діаметр і довжину шатунного пальця, а також розмір поршневого пальця. Точні числові розміри цієї позиції не заявлені, тому надійніше орієнтуватися на повний набір однакових параметрів, а не лише на зовнішню подібність. Якщо двигун раніше ремонтували або в ньому встановлено нештатний колінвал, зразком має бути фактично демонтований комплект.

Що перевірити під час ремонту

• Нижню головку: радіальний люфт, стан роликів, доріжок кочення та шатунного пальця; відчутне заїдання або викришування унеможливлюють подальшу експлуатацію.
• Верхню головку: посадку голчастого підшипника й поршневого пальця, відсутність овальності, задирів і слідів перегрівання.
• Щоки колінвала: стан отворів під шатунний палець, щільність посадки та відсутність пошкоджень після розбирання.
• Суміжні деталі: поршень, поршневий палець, циліндр, корінні підшипники й ущільнення перевіряють до остаточного складання двигуна.

Особливості встановлення

Заміна шатуна потребує розпресування колінвала, встановлення пальця та нижньої голчастої опори, подальшого запресування щік і точного виправлення зібраного колінвала. Після запресування контролюють ширину між щоками, бічний зазор шатуна, свободу його переміщення та биття цапф. Навіть відповідні за розмірами деталі не забезпечать належної роботи, якщо щоки зміщені або колінвал складений із перекосом.

Для операції потрібні прес, надійне оснащення та індикатор для перевірки биття. Удари по щоках без контрольованої опори можуть пошкодити посадки й порушити геометрію колінвала, тому відновлення доцільно доручити майстру, який виконує центрування розбірних колінчастих валів. Перед запуском потрібно забезпечити передбачене двигуном змащення підшипників і переконатися, що колінвал обертається вільно, без заїдань та стороннього шуму.

Шатун STAYER підходить для планового відновлення колінвала Suzuki Lets раннього двотактного сімейства та для ремонту після виявлення люфту або пошкоджень шатунної опори. Точний вибір за поколінням, розмірами демонтованих деталей і параметрами колінвала допомагає уникнути повторного розбирання двигуна та отримати правильно зібраний кривошипний механізм.
