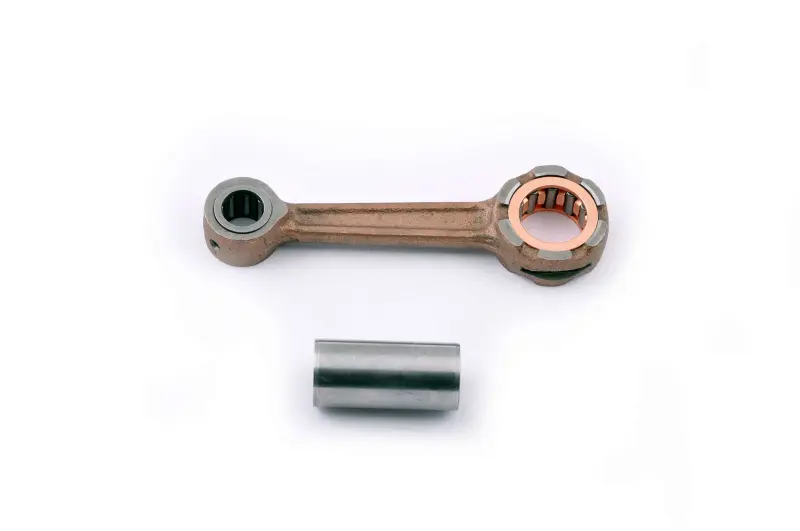

Шатун колінвала Suzuki AD 50 STAYER

Шатун колінвала Suzuki AD 50 STAYER

Шатун STAYER призначений для ремонту кривошипно-шатунного механізму двигуна скутера Suzuki AD 50. Деталь з’єднує поршень із колінчастим валом: верхня головка взаємодіє з поршневим пальцем, а нижня встановлюється на шатунний палець колінвала через голчастий підшипник. Під час роботи шатун передає зворотно-поступальний рух поршня колінвалу та постійно зазнає змінних навантажень, тому стан його посадкових місць безпосередньо впливає на роботу двигуна після ремонту.

Конструкція має дві головки різного діаметра та пряме тіло між ними. Для з’єднання з колінвалом застосовується окремий циліндричний палець, а в шарнірних з’єднаннях використовуються голчасті підшипники. Такий шатун встановлюють під час відновлення колінвала, коли виявлено стукіт, надмірний люфт, пошкодження доріжок підшипника, сліди перегрівання, задири або деформацію попередньої деталі. Заміна потребує повного розбирання колінчастого вала та належить до операцій, для яких важливі точне запресовування і подальша перевірка геометрії.

Основні параметри для підбору

• Застосування: двигун скутера Suzuki AD 50.
• Міжосьова відстань: 75 мм.
• Діаметр нижньої головки: 22 мм.
• Діаметр верхньої головки: 14 мм.
• Ширина нижньої головки: 12 мм.
• Ширина верхньої головки: 10 мм.
• Розмір шатунного пальця: діаметр 16 мм, довжина близько 34 мм.

Модель скутера залишається першим критерієм сумісності, однак самого позначення AD 50 недостатньо для відповідального ремонту. Перед установленням необхідно зіставити міжосьову відстань, діаметри й ширину обох головок, розмір шатунного пальця, параметри верхнього та нижнього голчастих підшипників, а також ширину посадкового місця між щоками колінвала. Особливо уважно потрібно перевіряти двигун, який раніше ремонтували або оснащували нештатним колінвалом: установлена всередині деталь могла відрізнятися від стандартного виконання.

Що врахувати під час ремонту колінвала

Ознаками для розбирання можуть бути металевий стукіт, відчутний радіальний люфт нижньої головки, підклинювання підшипника, нерівномірне обертання або пошкодження пальця. Остаточне рішення приймають після дефектування: осьовий зазор оцінюють за нормами конкретного двигуна, а радіальний люфт, стан роликів і робочих поверхонь перевіряють окремо. Одночасно оглядають щоки колінвала, посадки пальця, поршневий палець і верхній підшипник, щоб нова деталь не працювала разом із пошкодженими спряженнями.

Монтаж виконують на розібраному й очищеному колінвалі. Палець запресовують без ударного встановлення, контролюючи положення шатуна та відстань між щоками. Після складання перевіряють вільний рух, бічний зазор, відсутність заїдань і биття колінвала. Неправильне центрування може спричинити вібрацію та прискорене зношування підшипників, тому для запресовування, вирівнювання щік і вимірювання биття потрібні відповідні пристрої. Перед першим запуском двигун складають із дотриманням вимог до змащування та чистоти деталей.

Шатун Suzuki AD 50 STAYER підходить для планового відновлення штатного колінвала та ремонту після зношення його нижнього шарніра. Точне порівняння розмірів зі знятою деталлю допомагає заздалегідь виключити невідповідність посадок і скласти кривошипний механізм без зайвого повторного розбирання.
