Фланець кріплення випускного коліна ІЖ Планета EVO

Фланець кріплення випускного коліна ІЖ Планета EVO

Деталь призначена для фіксації випускного коліна в місці його з’єднання з циліндром мотоцикла ІЖ Планета. Під час складання фланець надягають на трубу, встановлюють на шпильки та затягуванням гайок притискають коліно до випускного патрубка. Рівномірний притиск допомагає зберегти правильне положення труби, зменшити рухомість з’єднання та запобігти появі зазору, крізь який можуть виходити відпрацьовані гази.

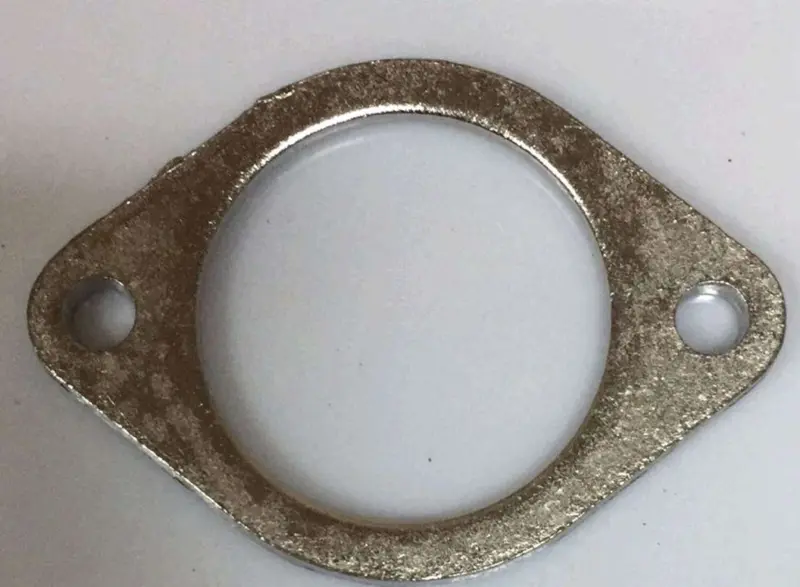

Фланець має форму плоскої металевої пластини з великим круглим проходом під випускне коліно та двома отворами під кріпильні шпильки. Така будова відповідає принципу фланцевого кріплення випускної труби, що застосовується на ІЖ Планета. Деталь належить саме до кріплення системи випуску: вона не замінює саме коліно, глушник або ущільнювальні деталі з’єднання.

Коли потрібна заміна

Стан фланця варто перевірити під час ремонту системи випуску, демонтажу коліна або появи нещільності біля циліндра. Підставою для заміни можуть бути вигин пластини, тріщина, виражена корозія, пошкодження країв кріпильних отворів або неможливість отримати рівномірний притиск після правильного встановлення. Деформований фланець здатний ставати на шпильки з перекосом і неоднаково притискати сторони з’єднання. Тривала експлуатація в такому стані може супроводжуватися послабленням кріплення, рухомістю коліна та слідами прориву вихлопних газів біля випускного патрубка.

Що перевірити під час вибору

• Модель і виконання. Позиція заявлена для ІЖ Планета EVO. Перед замовленням потрібно врахувати конкретну модифікацію мотоцикла та фактичну будову кріплення випускної труби.
• Розташування шпильок. Міжосьова відстань і діаметр двох кріпильних отворів мають відповідати шпилькам циліндра.
• Прохід під трубу. Діаметр центрального отвору необхідно зіставити із зовнішнім розміром установленого випускного коліна.
• Контур і посадка. Фланець не повинен упиратися в циліндр, ребра охолодження або сусідні частини раніше, ніж буде створено правильний притиск з’єднання.
• Стан сполучених деталей. Разом із фланцем потрібно оглянути шпильки, гайки, випускний патрубок і кінець коліна. Нове кріплення не усуне нещільність, якщо пошкоджені інші частини з’єднання.

Для мотоциклів, які раніше ремонтували або оснащували системою випуску іншого виконання, самої назви моделі недостатньо. Надійніше зіставити новий фланець зі знятою деталлю за зовнішнім контуром, центральним проходом, кількістю отворів і відстанню між ними. Точні розміри цієї позиції не заявлені, тому така перевірка особливо важлива до початку монтажу.

Установлення та обслуговування

Перед монтажем очищують місце прилягання та перевіряють, чи фланець вільно проходить по коліну й без примусового вигинання встановлюється на обидві шпильки. Випускну трубу розташовують у штатному положенні, після чого гайки наживляють з обох боків. Затягувати їх потрібно почергово та рівномірно: це зменшує ризик перекосу пластини й однобічного притиску. Зусилля затягування обирають відповідно до вимог конкретного двигуна та стану штатного кріплення, не використовуючи фланець для компенсації неправильно встановленої труби.

Після складання з’єднання перевіряють на стійкість і відсутність перекосу. Якщо одна сторона фланця помітно відстає, коліно зберігає люфт або гайки не втримують налаштування, потрібно повторно оглянути посадку, шпильки та сполучені поверхні. Правильно підібрана деталь дає змогу відновити штатний двоточковий притиск випускного коліна й акуратно зібрати систему випуску без перероблення її кріплення.
