Фланець кріплення глушника 4T CB/CG 125–250, хром JS

Фланець кріплення глушника 4T CB/CG 125–250

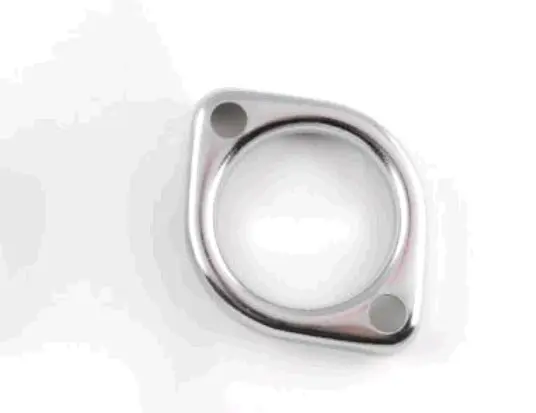

Фланець JS призначений для встановлення випускного коліна на чотиритактних мотоциклах сімейства CB/CG із позначенням об’єму 125–250. Деталь розташовується в місці з’єднання коліна з двигуном: надівається на випускну трубу, встановлюється на дві шпильки та під час затягування кріплення притискає з’єднання до посадкової поверхні. Хромоване виконання відповідає зовнішньому вигляду позиції. Фланець має центральний круглий отвір під коліно та два отвори під шпильки.

Призначення деталі

Під час монтажу фланець передає зусилля від двох кріпильних гайок на випускне коліно. Рівномірний притиск допомагає утримувати трубу в правильному положенні відносно випускного каналу й ущільнення. Сам фланець не замінює прокладку та не виправляє пошкоджену посадкову поверхню: щільність з’єднання також залежить від стану ущільнення, шпильок, кріплення, торця коліна й відповідної частини двигуна.

Справна деталь особливо потрібна після демонтажу глушника, ремонту двигуна або заміни випускного коліна. Деформований фланець може притискати трубу нерівномірно, а зношені отвори дають деталі зміщуватися відносно шпильок. Наслідками стають перекіс коліна, послаблення кріплення, характерний шум у зоні випуску або сліди прориву газів біля з’єднання. За таких ознак фланець перевіряють разом з іншими деталями кріплення.

Як перевірити сумісність

Позначення CB/CG 125–250 вказує на сімейство мотоциклетних двигунів, для якого пропонується ця позиція, але не скасовує перевірки фактичної конструкції. У межах одного сімейства трапляються різні головки циліндрів, випускні коліна та варіанти кріплення. Перед замовленням зіставте деталь зі знятим фланцем і посадковим місцем конкретного мотоцикла.

• Розташування шпильок. Зіставте міжосьову відстань та орієнтацію двох точок кріплення.
• Центральний отвір. Він має відповідати зовнішньому розміру випускного коліна та вільно займати передбачене положення на трубі.
• Форма притискної частини. Порівняйте контур, товщину й профіль ділянки, яка діє на буртик коліна або сполучену деталь.
• Посадка на двигуні. Фланець не повинен упиратися в сусідні виступи чи ставати з помітним перекосом до затягування гайок.
• Конструкція випуску. Переконайтеся, що на мотоциклі застосовано окремий двоточковий фланець такої форми, а не інший тип кріплення труби.

Заміна та встановлення

Підставою для заміни є вигин, прогар, тріщини, сильно розбиті кріпильні отвори або неможливість отримати рівномірний притиск зі справним кріпленням. До монтажу очистьте сполучувані поверхні від нагару та залишків старого ущільнення, огляньте шпильки й різьбу, перевірте стан випускного коліна. Гайки потрібно наживити вручну, а потім підтягувати почергово та поступово, зберігаючи рівне положення фланця. Однобічне затягування здатне нахилити деталь і погіршити посадку труби.

Після першого запуску перевірте з’єднання на ознаки витоку та переконайтеся, що коліно не створює бічного зусилля на фланець. Якщо труба стає на місце лише після значного зміщення, спочатку потрібно усунути причину неспіввісності. Ця позиція підходить для ремонту штатного з’єднання за умови точного збігу геометрії та способу кріплення на конкретному CB/CG 125–250.
