Штовхач зчеплення Yamaha YBR125

Штовхач зчеплення для Yamaha YBR125

Довгий штовхач є частиною механізму вимикання зчеплення мотоцикла Yamaha YBR125. Після натискання важеля привод переміщує стрижень уздовж осі, а зусилля через спряжені деталі надходить до натискної частини зчеплення. Тиск на пакет дисків зменшується, двигун тимчасово роз’єднується з коробкою передач, завдяки чому водій може перемкнути передачу або зупинитися, не вимикаючи мотор.

Штовхач діє всередині двигуна разом із натискною пластиною, кулькою, другою частиною штовхального механізму та приводним важелем. Для правильної роботи важливі прямолінійність стрижня, стан його контактних торців і вільне осьове переміщення. Викривлення, спрацювання кінців, задирки чи помилка під час складання можуть зменшити корисний хід механізму та завадити повному роз’єднанню дисків.

Коли перевіряють штовхач

Огляд деталі доцільний під час ремонту зчеплення, зняття бічної кришки двигуна або діагностики неповного вимикання зчеплення. Підставою для перевірки можуть бути утруднене вмикання передач на місці, намагання мотоцикла рухатися з повністю натиснутим важелем, малий діапазон регулювання чи нерівномірне зусилля на важелі. Такі ознаки не стосуються лише штовхача: разом із ним перевіряють трос і його налаштування, приводний важіль, кульку, натискну пластину, диски та пружини.

Демонтований стрижень контролюють на викривлення та пошкодження контактних ділянок. У сервісних даних YBR125ED для довгого штовхача зазначено граничне викривлення 0,500 мм. Деталь із помітною деформацією, значним спрацюванням торців або задирками не варто повертати на місце без з’ясування причини пошкодження. Слід також перевірити спряжені поверхні: новий штовхач не усуне несправність, якщо зусилля втрачається через спрацьовану кульку, важіль або натискну деталь.

Як правильно підібрати деталь

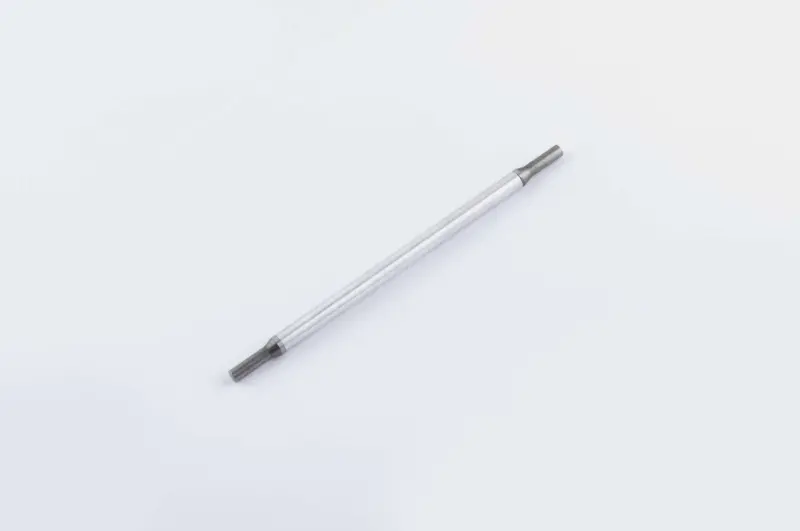

Позначення YBR125 охоплює різні роки випуску та виконання, тому перед вибором потрібно зіставити будову конкретного двигуна з демонтованою деталлю. Порівнюють загальну довжину й діаметр стрижня, форму обох кінців, переходи діаметра та розташування штовхача у схемі зчеплення. Представлена деталь належить до довгого стрижневого типу та має профільовані контактні ділянки з обох боків.

• Модель: Yamaha YBR125.
• Призначення: передавання осьового зусилля в механізмі вимикання зчеплення.
• Тип деталі: довгий штовхальний стрижень з обробленими кінцями.
• Місце встановлення: внутрішній механізм зчеплення двигуна.

Якщо знятий штовхач відрізняється довжиною, формою торців або комплектом сусідніх деталей, орієнтуватися лише на назву мотоцикла недостатньо. Перед придбанням потрібно перевірити рік і модифікацію YBR125, будову вузла за сервісною схемою та фактичні розміри старого стрижня. Така перевірка особливо доречна після попереднього ремонту, коли в двигун могли встановити компоненти від іншого виконання.

Встановлення та налаштування

Монтаж виконують під час розбирання механізму зчеплення, дотримуючись послідовності розташування стрижня, кульки, натискної пластини, шайби й кріплення, передбаченої для конкретної версії двигуна. Контактні кінці довгого штовхача та кульку перед складанням змащують моторною оливою. Під час роботи важливо не втратити кульку, правильно зорієнтувати спряжені деталі та не пошкодити ущільнення кришки.

Після складання налаштовують положення штовхального механізму, а потім перевіряють вільний хід привода зчеплення. Важіль має переміщувати механізм без заїдань, а зчеплення — повністю вмикатися та вимикатися. Першу перевірку проводять на нерухомому мотоциклі: оцінюють хід важеля, вмикання передач і відсутність постійного підтискання дисків. Точне встановлення за сервісною процедурою дає змогу зберегти потрібний діапазон регулювання та уникнути повторного розбирання.
