Знімач магнето (ротора генератора) універсальний, болтовий

Універсальний болтовий знімач магнето

Інструмент призначений для демонтажу ротора генератора, установленого на валу двигуна. Він потрібний під час обслуговування генератора, статора, шпонкового з’єднання та деталей, доступ до яких відкривається лише після зняття магнето. Болтова схема передає зусилля через передбачені в роторі різьбові отвори, а центральний гвинт упирається в торець вала. Під час його затягування пластина відходить назовні та стягує ротор із посадки вздовж осі.

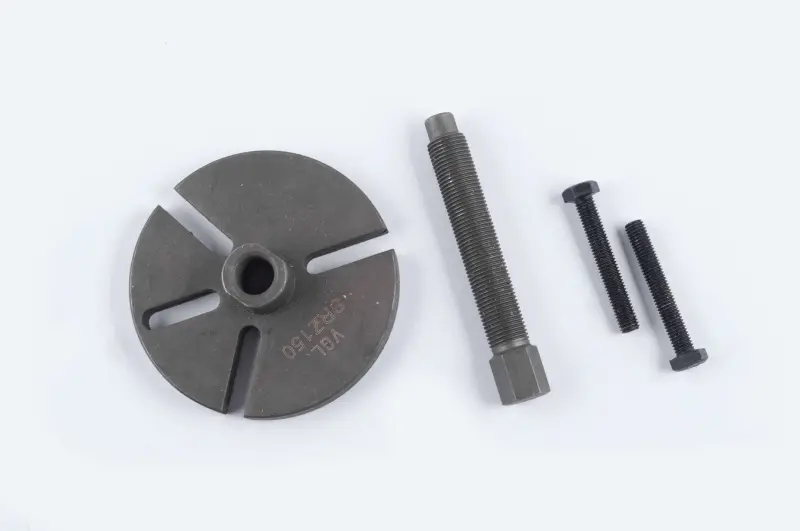

Основа знімача має форму круглої пластини з трьома радіальними прорізами. Положення кріпильних болтів можна змінювати вздовж прорізів, налаштовуючи інструмент відповідно до відстані між отворами конкретного ротора. У центрі пластини розташований різьбовий вузол для довгого упорного гвинта із шестигранником під ключ. Така конструкція дає змогу прикладати зусилля по центру та контролювати паралельне положення пластини відносно площини магнето.

Що врахувати під час добору

Позначення «універсальний» стосується регульованої пластини, але не означає сумісність із кожним двигуном. Перед замовленням перевірте наявність різьбових отворів у роторі, їх взаємне розташування, доступний діапазон переміщення болтів у прорізах і параметри різьби кріплення. Також порівняйте робочу довжину болтів, положення центрального гвинта та вільний простір біля кришки двигуна. Якщо для ротора передбачений знімач, що вкручується безпосередньо в різьбу маточини, знадобиться інструмент іншого типу.

• Три радіальні прорізи дають змогу вибрати відповідне положення кріплення та виставити центральний гвинт відносно осі вала.
• Центральний упорний гвинт перетворює обертання ключа на спрямоване осьове зусилля, необхідне для зняття ротора зі щільної посадки.
• Кругла жорстка пластина об’єднує точки кріплення та допомагає розподіляти тягове навантаження між установленими болтами.
• Болтова фіксація використовує штатні різьбові отвори магнето, тому зовнішній край ротора не потрібно охоплювати лапами.

Установлення та демонтаж

До монтажу знімача відкривають кришку генератора та прибирають кріплення ротора в порядку, визначеному настановою для конкретного двигуна. Пластину розташовують над магнето, вибирають відповідні прорізи й наживляють кріпильні болти вручну. Вони мають входити в різьбу вільно, без перекосу. Глибину вкручування вибирають так, щоб болти надійно утримували пластину, але не виступали зі зворотного боку настільки, щоб торкнутися статора або інших деталей за ротором.

Після вирівнювання пластини центральний гвинт підводять до торця вала та затягують поступово. Точки кріплення мають навантажуватися рівномірно, а гвинт — залишатися на осі. Якщо пластина нахиляється, болт важко обертається вже на перших витках або упор зміщується вбік, знімач потрібно послабити й установити заново. Перекіс збільшує навантаження на різьбу та заважає ротору рівно сходити з посадки.

Звільнений ротор знімають обережно, контролюючи шпонку та інші дрібні деталі з’єднання. Перед повторним складанням оглядають різьбові отвори, посадкові поверхні й кріплення. Деталі двигуна затягують відповідно до його сервісної документації. Після використання знімач очищають, а різьбу болтів і центрального гвинта перевіряють на зминання, забруднення та пошкодження.

Для майстерні та самостійного ремонту

Регульована болтова конструкція зручна під час обслуговування різних варіантів мототехніки з різьбовими отворами на роторі. Інструмент дає змогу виконувати демонтаж спрямованим гвинтовим зусиллям і зберігає доступ до кріплення навколо магнето. Для впевненого вибору заздалегідь зіставте схему отворів свого ротора з прорізами пластини та перевірте параметри різьби: саме ці ознаки визначають можливість правильного встановлення знімача.
