Знімач магніту генератора (ротора) Delta, загартований, AMG

Загартований знімач магніту генератора (ротора) Delta, AMG призначений для стягування ротора з посадки на колінчастому валу. Ним користуються, коли потрібно дістатися до деталей за ротором або замінити сам ротор. Гвинт створює зусилля вздовж осі вала, а різьбове з’єднання передає його на ротор. Це дозволяє знімати деталь без підважування країв та ударів по магнітах.

Будова знімача

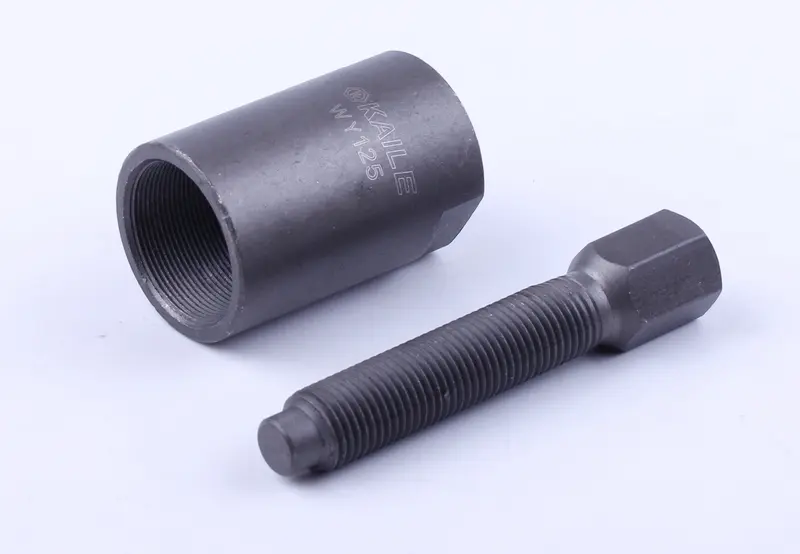

Інструмент має циліндричний корпус із внутрішньою різьбою та натискний гвинт. На корпусі є зовнішні грані для утримання ключем. Гвинт має шестигранну головку й виступний упорний кінець. Корпус нагвинчують на різьбову частину ротора, після чого гвинт підводять до торця вала. Під час затягування гвинта корпус утримують від прокручування.

Загартоване виконання враховують, добираючи інструмент для роботи з навантаженою різьбою. Водночас перекіс, неповне зачеплення витків або надмірне зусилля можуть пошкодити знімач. На корпус нанесено маркування KAILE. Відповідність інструмента перевіряють за з’єднанням із ротором і положенням упору, а не лише за написом.

Як перевірити відповідність

Насамперед звіряють діаметр, крок і напрямок різьби для знімання ротора. Далі перевіряють глибину, на яку можна нагвинтити корпус, місце для самого інструмента та доступ ключа. Довжини ходу натискного гвинта має вистачати до потрібної точки упору зі збереженням достатнього зачеплення в корпусі. Однакова зовнішня форма двох знімачів не підтверджує збігу різьби.

Розмір гайки, що тримає ротор на валу, не замінює перевірку різьби під знімач: це різні з’єднання. Якщо є старий справний інструмент, з ним порівнюють робочу різьбу, глибину корпусу та форму наконечника. Невідповідний крок може дати змогу захопити перший виток, але подальше затягування зминає різьбу й ускладнює демонтаж.

Порядок роботи

Отримавши доступ до ротора, знімають його кріплення в порядку, передбаченому для двигуна. Різьбу для знімача очищають від бруду та оглядають. Корпус починають нагвинчувати рукою, рівно й без силового дотягування ключем. До навантаження потрібно забезпечити повне робоче зачеплення витків. Якщо корпус заклинює на початку, перевіряють різьбу та положення інструмента.

Натискний гвинт установлюють по осі вала. Його кінець має спиратися на належну поверхню, не пошкоджуючи торцевий отвір або різьбу вала. Утримуючи корпус ключем, гвинт затягують поступово. Різке зростання опору без руху ротора — привід зупинитися й перевірити, чи знято кріплення, чи правильно встановлено корпус і куди впирається гвинт.

Не варто допомагати знімачу ударами по ротору чи підважуванням його краю: так можна пошкодити магніти та розташовані поруч деталі генератора. Коли посадка звільниться, ротор підтримують рукою. Якщо конструкція має шпонку, стежать, щоб вона не загубилася під час знімання.

Огляд і догляд

Після демонтажу перевіряють посадкову поверхню ротора, шпонковий паз і різьбу для знімання. На валу оглядають торець, а на сусідніх деталях — можливі сліди тертя. Знімач потребує заміни, якщо корпус тріснув, гвинт зігнувся, витки зірвані або упор деформований. Після використання різьбу очищають. Перед наступною роботою перевіряють, чи плавно обертається гвинт: заїдання заважає контролювати навантаження.
