Съемник магнита генератора (ротора) Delta, каленый, AMG

Каленый съемник магнита генератора (ротора) Delta, AMG — инструмент для снятия ротора с посадки на коленчатом валу. Он нужен при работах, требующих доступа за ротор, а также при замене самого ротора. Усилие создается винтом и передается через резьбовое соединение съемника с ротором: так деталь можно стянуть с посадки без поддевания за край и ударов по магнитам.

Конструкция и работа

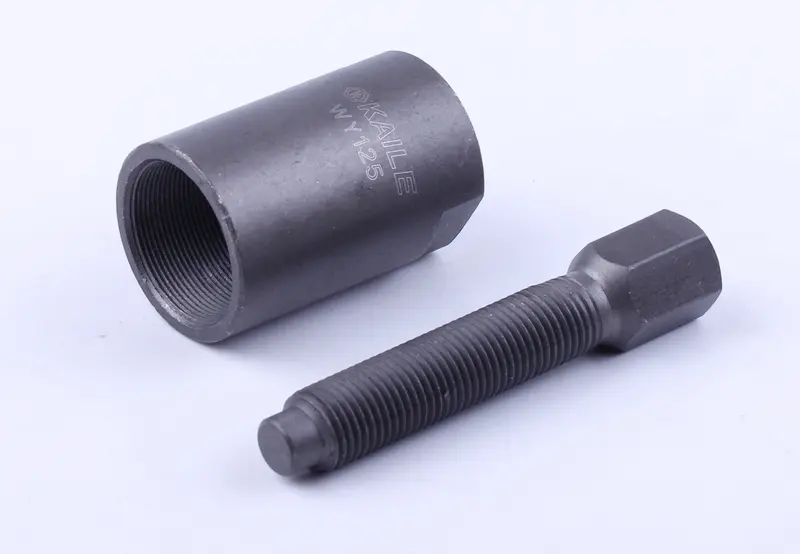

Съемник имеет цилиндрический корпус с внутренней резьбой и нажимной винт. На корпусе предусмотрены наружные грани под ключ, у винта — шестигранная головка и выступающий упорный конец. Корпус соединяется с резьбовой частью ротора, а винт при вращении упирается в торец вала и создает осевое усилие. Корпус при этом удерживают ключом от проворачивания.

Каленое исполнение учитывают при выборе инструмента для нагруженной резьбовой работы. Оно не отменяет правильного зацепления резьбы и ровного положения винта: перекос или чрезмерное усилие могут испортить даже исправный съемник. На корпусе нанесена маркировка KAILE. При подборе решающими остаются параметры соединения с ротором и расположение упора.

Что сверить при подборе

Сравнивают диаметр, шаг и направление съемной резьбы ротора с резьбой корпуса. Проверяют доступную глубину зацепления, свободное место вокруг ротора и возможность поставить ключ. Нажимной винт должен доставать до предусмотренной точки упора, сохраняя достаточное зацепление в корпусе. Сходство формы инструмента само по себе не означает, что резьба подойдет.

Ориентироваться только на размер крепежной гайки нельзя: крепление ротора к валу и соединение ротора со съемником выполняют разные задачи. Если прежний инструмент сохранился, полезно сопоставить его рабочую резьбу, глубину корпуса и форму наконечника. Несовпадение шага иногда позволяет начать навинчивание, но затем повреждает первые витки и мешает снять ротор.

Как пользоваться

После получения доступа к ротору снимают его крепеж по порядку, предусмотренному для двигателя. Съемную резьбу очищают от грязи и проверяют на повреждения. Корпус навинчивают рукой без перекоса, обеспечивая полное рабочее зацепление; ключом не продавливают туго идущие первые витки. Перед созданием усилия проверяют, что упор винта расположен по оси вала и не повреждает его торцевое отверстие или резьбу.

Удерживая корпус, нажимной винт затягивают постепенно. Если усилие резко растет, а ротор не сдвигается, останавливаются и проверяют крепеж, посадку съемника и точку упора. Удары по ротору и попытки тянуть его за край могут повредить магниты и соседние детали генератора. После освобождения посадки ротор поддерживают рукой, следя за шпонкой, если она предусмотрена конструкцией.

Проверка после работы

На снятом роторе осматривают посадочную поверхность, паз под шпонку и съемную резьбу; рядом проверяют состояние торца вала и отсутствие следов задевания. Сам съемник заменяют при трещинах корпуса, погнутом винте, сорванных витках или деформированном упоре. После работы резьбу очищают, а перед следующим применением проверяют плавность хода винта: заедание затрудняет контроль усилия.
