Знімач магніту генератора (ротора) 2T TB50, Suzuki RUN (ланцюгова трансмісія) MIS

Знімач магніту генератора використовують, щоб зняти ротор із вала під час ремонту генератора або дістатися до деталей за ним. Застосування: 2T TB50, Suzuki RUN із ланцюговою трансмісією. Позначення 2T означає двотактний двигун. Знімач передає зусилля через різьбове з'єднання та дає змогу роз'єднати посадку без підважування краю ротора викрутками й ударів по магнітах.

Будова та принцип роботи

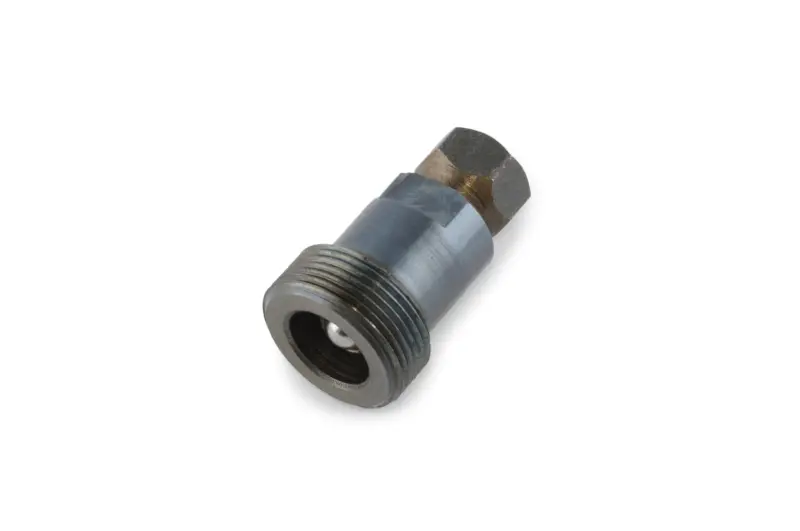

На широкому кінці корпусу є зовнішня різьба й центральний отвір, а з протилежного боку — шестигранна частина під ключ. Корпус з'єднується з ротором різьбою, після чого гвинтовий механізм створює осьове зусилля для зняття. Правильне зачеплення витків і розташування вздовж осі вала мають значення: якщо інструмент стоїть навскіс, навантаження розподіляється нерівномірно та може пошкодити різьбу ротора.

Як перевірити відповідність

Підбирайте знімач до ротора, який фактично стоїть на двигуні. Це особливо доречно після попередніх ремонтів із заміною генератора. Зіставте діаметр, крок і напрямок різьби для знімача, глибину її зачеплення та вільне місце навколо посадки. За наявності старого справного інструмента порівняйте його приєднувальну частину. Схожий корпус не визначає сумісність: різьба з іншим кроком іноді заходить на початку, але далі заклинює та псує витки.

Окремо перевірте, куди спиратиметься натискний гвинт відносно торця вала. Упор має передавати зусилля на призначену для цього поверхню без зміщення вбік. Переконайтеся, що до шестигранника можна підвести ключ відповідного розміру та утримувати його без зісковзування. Не намагайтеся пристосувати невідповідний знімач випадковими проставками чи роботою з корпусом, загвинченим лише на кілька витків.

Порядок застосування

Спочатку зніміть кріплення ротора відповідно до порядку розбирання двигуна й перевірте, чи ніщо більше не утримує його на валу. Приберіть бруд із різьби ротора та інструмента, огляньте витки на наявність зминання. Відведіть натискний гвинт, щоб він не заважав загвинчуванню корпусу. Вкручуйте корпус спершу рукою, тримаючи його рівно. Якщо опір виникає вже на перших обертах, зупиніться та перевірте різьбу; затягування ключем у такому разі може зіпсувати з'єднання.

Коли корпус належно з'єднаний із ротором, підведіть упор і збільшуйте зусилля поступово, утримуючи інструмент відповідним ключем. Дотримуйтеся послідовності, наведеної в посібнику з ремонту двигуна. Не долайте заклинювання ударами по ротору або подовженням ключа. Надмірний опір потребує перевірки кріплення, положення упора й зачеплення різьби. Під час звільнення посадки притримуйте ротор, щоб уникнути його падіння.

Що оглянути після зняття

Перевірте посадочні поверхні вала й ротора, зняте кріплення та шпонку, якщо вона передбачена конструкцією. Задирки, деформації й пошкодження різьби потрібно усунути до складання. Знімач потребує заміни, якщо корпус тріснув, витки зірвані, упор деформований або грані під ключ настільки пошкоджені, що інструмент зісковзує. Після використання очистьте знімач і зберігайте його сухим. На чистій різьбі легше виявити зношення до наступного розбирання та перевірити, чи вона придатна до навантаження.
