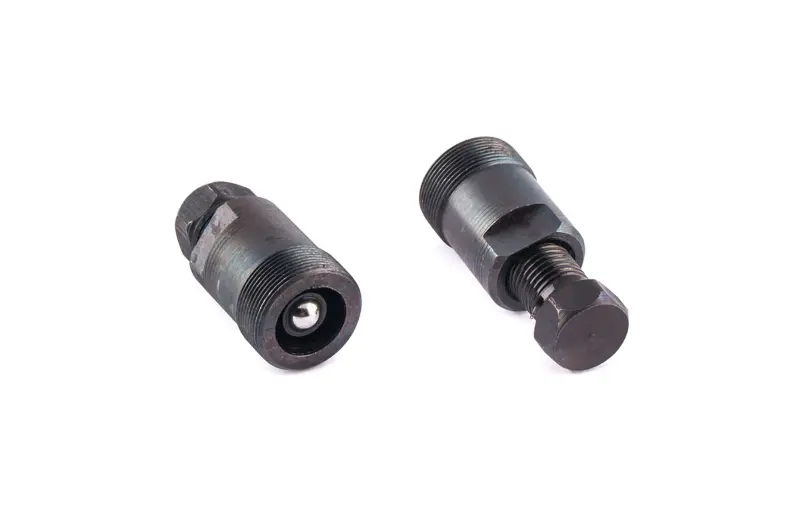

Знімач ротора генератора Honda DIO, GY6 50 SHUK

Знімач ротора генератора Honda DIO та GY6 50

Спеціалізований знімач SHUK призначений для демонтажу ротора генератора на скутерах Honda DIO і техніці з чотиритактним двигуном GY6 50 сімейства 139QMB. Інструмент потрібний під час обслуговування генератора, перевірки статора та виконання інших операцій, для яких необхідно звільнити встановлений на колінвалі ротор. Він створює спрямоване осьове зусилля та допомагає зняти деталь із конічної посадки без ударів по колінвалу, ротору й розташованих поруч частинах двигуна.

Конструкція та принцип роботи

Знімач складається з різьбового циліндричного корпусу і центрального натискного болта. Корпус вкручується у передбачену різьбу ротора, після чого болт упирається в торець колінвала. Під час послідовного затягування болта корпус тягне ротор назовні, а зусилля залишається спрямованим уздовж осі вала. Такий спосіб дає змогу поступово звільнити щільну конічну посадку без підважування ротора викрутками або важелями.

На корпусі та натискному болті передбачені грані під ключ. Завдяки цьому корпус можна утримувати від прокручування, а зусилля на болті збільшувати плавно й контрольовано. Різьбове з’єднання має вільно заходити від руки на перші витки: перекіс або різкий опір означають, що потрібно зупинитися та повторно перевірити відповідність інструмента ротору.

Сумісність і підбір

Ця модель заявлена для Honda DIO, китайських скутерів GY6 50 і двигуна 139QMB. Самої назви скутера для остаточного підбору недостатньо, адже після ремонту на техніці міг бути встановлений інший двигун або ротор. Перед застосуванням необхідно зіставити тип двигуна, конструкцію посадкового місця, діаметр і крок різьби в роторі з параметрами знімача. Особливо уважно перевіряють інструмент для скутера із заміненим мотором або генератором невідомого виконання.

• Призначення: зняття магніту, або ротора, генератора з конічної посадки колінвала.
• Застосування: Honda DIO, чотиритактні GY6 50 і мотори сімейства 139QMB за умови збігу різьбового з’єднання.
• Робоча схема: різьбовий корпус фіксується в роторі, центральний болт створює осьове стягувальне зусилля.
• Захоплення інструмента: зовнішні грані дають змогу використовувати відповідні гайкові ключі й утримувати деталі окремо.

Переваги

• Різьбовий корпус і центральний натискний болт передають зусилля вздовж колінвала, тому ротор знімається контрольовано, без розгойдування та підважування за краї.
• Знімач виводить ротор із конуса без ударів по колінвалу й корпусу генератора, зменшуючи ризик пошкодження посадкових поверхонь і сусідніх деталей.
• Грані під ключ допомагають утримувати корпус і дозовано затягувати болт, що спрощує роботу зі щільно встановленим ротором.

Рекомендації щодо застосування

Перед установленням знімача відкривають доступ до ротора та знімають його штатне кріплення. Різьбу ротора й інструмента очищають від забруднень, потім корпус вкручують вручну без перекосу. Потрібно задіяти достатню кількість витків і лише після цього підводити центральний болт до торця колінвала. Корпус утримують за грані, а болт обертають рівномірно відповідним ключем. Якщо корпус туго заходить із перших обертів, роботу припиняють: подальше затягування може пошкодити різьбу.

Після звільнення посадки ротор підтримують, щоб він не впав і не пошкодив внутрішню поверхню. Перед зворотним складанням перевіряють стан різьби, конуса колінвала та посадкової частини ротора, видаляють бруд і сліди пошкоджень. Інструмент підходить як для домашнього ремонту скутера, так і для майстерні, де регулярно обслуговують Honda DIO та поширені двигуни GY6 50.
