Універсальний знімач ротора генератора 4T GY6 50

Знімач ротора генератора для 4-тактних двигунів GY6 50

Спеціалізований різьбовий інструмент призначений для демонтажу ротора, який утримується на конічній посадці колінчастого вала. Він потрібний під час обслуговування генератора, перевірки розташованих за ротором деталей і розбирання двигуна. Замість спроб збити ротор молотком знімач створює спрямоване осьове зусилля та допомагає акуратно відокремити щільно посаджену деталь від конуса.

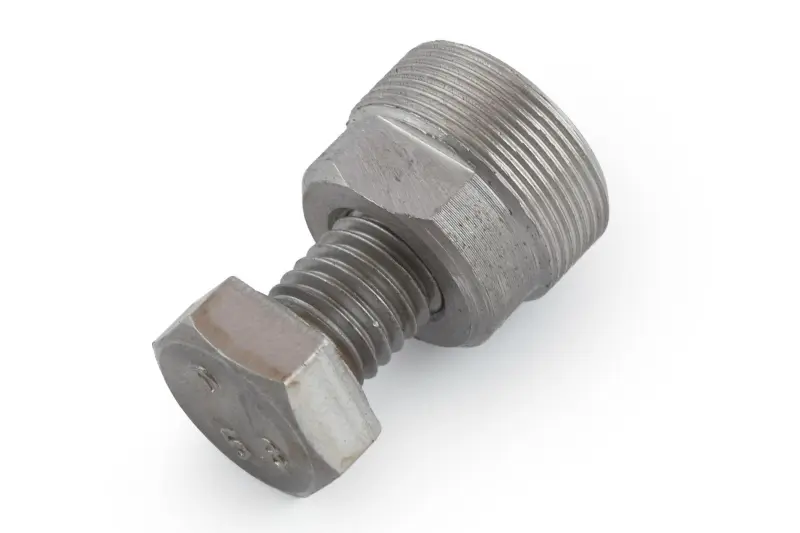

Конструкція складається з корпусу із зовнішньою різьбою та центрального натискного гвинта. Корпус вкручується у передбачену для знімача різьбу ротора, після чого гвинт поступово затягується й упирається в торець колінчастого вала. У процесі затягування корпус стягує ротор назовні. Шестигранні поверхні на обох частинах дають змогу утримувати корпус і обертати гвинт звичайними ключами відповідного розміру.

Призначення та сумісність

Інструмент розрахований на ротори генератора 4-тактних скутерних двигунів сімейства GY6 50. Позначення «універсальний» стосується застосування на сумісних виконаннях цього сімейства й не означає відповідність будь-якому генератору мототехніки. Навіть у зовні подібних роторів можуть відрізнятися діаметр, крок і напрямок різьби, тому перед придбанням потрібно перевірити параметри різьбового отвору на своєму роторі.

Для правильного добору порівняйте призначення інструмента, тип двигуна та параметри різьби з раніше застосованим знімачем або з даними ремонтної документації конкретного скутера. Однаковий об’єм двигуна чи схожа форма кришки генератора не є достатньою підставою для вибору. Особливо уважно перевіряйте сумісність, якщо двигун замінювали, техніку зібрано з деталей різних модифікацій або на ній установлено інший ротор.

Практичні переваги конструкції

• Різьбовий корпус передає зусилля вздовж осі ротора: це дає змогу знімати деталь із конуса контрольовано, без бокового підважування та ударів по корпусу генератора.
• Центральний натискний гвинт створює зусилля поступово: механік може контролювати затягування та зупинитися в разі перекосу або незвичного опору.
• Шестигранні грані корпусу та гвинта: інструмент зручно утримувати двома ключами, не затискаючи різьбову частину плоскогубцями.

Як користуватися знімачем

Перед демонтажем забезпечте вільний доступ до ротора та зніміть його кріпильну гайку в порядку, передбаченому для двигуна. Зафіксуйте ротор відповідним тримачем. Очистьте доступну різьбу від забруднень і переконайтеся, що перші витки не зім’яті. Послабте центральний гвинт знімача, а потім рівно вкрутіть корпус у ротор від руки. Він має заходити без перекосу та надмірного опору.

Після посадки корпусу утримуйте його за шестигранник і плавно затягуйте центральний гвинт. Не починайте роботу гайкокрутом і не намагайтеся компенсувати неправильний добір великим зусиллям: невідповідна різьба може пошкодити ротор та інструмент. Коли ротор зійде з конуса, припиніть затягування й акуратно зніміть деталі, зберігаючи розташування шайб і кріплень відповідно до конструкції двигуна.

Знімач підходить для домашнього ремонту та регулярного обслуговування скутерів із сумісним двигуном GY6 50. Правильно підібраний різьбовий інструмент робить розбирання передбачуваним і особливо корисний там, де край ротора неможливо безпечно захопити звичайним дво- або трилапим знімачем.
