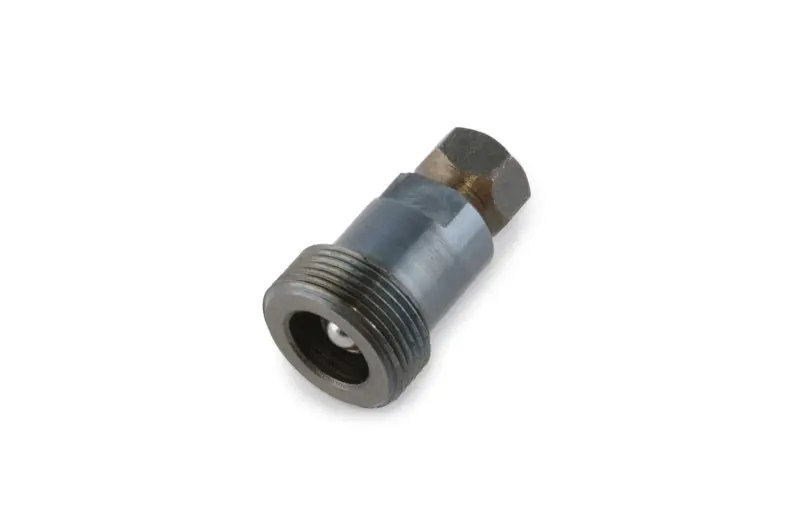

Знімач ротора генератора 4T GY6 125/150 SHUK

Знімач ротора генератора SHUK для двигунів GY6 125/150

Спеціальний різьбовий інструмент призначений для демонтажу магніту, або ротора генератора, з конічної посадки колінчастого вала. Він застосовується під час обслуговування чотиритактних двигунів сімейства GY6 об’ємом 125 і 150 см³, зокрема поширених модифікацій 152QMI, 1P52QMI, 157QMJ та 1P57QMJ. Знімач потрібний під час ремонту генератора й отримання доступу до деталей, розташованих за ротором: штатна посадка утримує ротор досить щільно, тому після зняття кріпильної гайки його не можна просто стягнути рукою.

Принцип роботи інструмента

Корпус знімача має зовнішню різьбову частину, центральний упорний гвинт і грані під ключ. Спочатку різьбовий корпус вкручується у призначений для знімача отвір ротора, після чого центральний гвинт упирається в торець вала. Під час подальшого контрольованого затягування створюється осьове зусилля, яке відокремлює ротор від конуса. Такий спосіб дає змогу спрямувати навантаження вздовж осі та обійтися без ударів по колінвалу, магніту й сусідніх деталях генератора.

Інструмент зручний під час заміни статора, перевірки компонентів генератора, ремонту механізму вільного ходу стартера та інших операцій, для яких необхідно зняти ротор. Компактний циліндричний корпус не потребує захоплення ротора зовні: зусилля передається через передбачену внутрішню різьбу самого магніту. Шестигранні грані корпусу та гвинта дають змогу утримувати обидві частини відповідними ключами й поступово збільшувати зусилля.

Що перевірити перед вибором

• Сімейство двигуна. Інструмент розрахований на чотиритактні GY6 125/150 і сумісні виконання 152QMI, 1P52QMI, 157QMJ, 1P57QMJ.
• Різьбу ротора. До придбання порівняйте діаметр, крок і напрямок внутрішньої різьби магніту з параметрами потрібного знімача. Позначення GY6 та об’єм двигуна самі по собі не виключають відмінностей між окремими версіями.
• Тип конструкції. Для роботи потрібен ротор із різьбовим отвором під корпус, що вкручується, та доступним торцем вала для центрального гвинта.
• Стан посадкового місця. Забруднена, зім’ята або зірвана різьба не дасть правильно вкрутити інструмент і може спричинити перекіс під навантаженням.

Рекомендації щодо застосування

Перед початком роботи зніміть передбачене конструкцією кріплення ротора й очистьте доступну різьбу від забруднень. Корпус спочатку потрібно вкручувати рукою, без зусилля ключем: він має заходити рівно, без закушування та перекосу. Необхідно враховувати напрямок різьби конкретного ротора. Вкрутіть корпус на достатню глибину, щоб навантаження розподілялося між витками, і лише після цього підводьте центральний гвинт до торця вала.

Під час затягування утримуйте корпус за шестигранник і обертайте упорний гвинт плавно. Не намагайтеся компенсувати неправильну посадку знімача надмірним зусиллям і не продовжуйте роботу, якщо корпус заходить із перекосом. Після відокремлення ротора послабте гвинт, обережно викрутіть інструмент та огляньте його різьбу. Очищення після використання допомагає зберегти вільний хід гвинта й цілісність витків для наступних ремонтів.

Ця модель підходить для майстерні або самостійного обслуговування техніки з підтвердженим двигуном GY6 125/150. Перед замовленням варто зіставити код двигуна та конструкцію різьбового отвору з ротором, який потрібно демонтувати: так інструмент правильно ввійде в зачеплення і створить потрібне осьове зусилля без зовнішніх захватів та ударного демонтажу.
