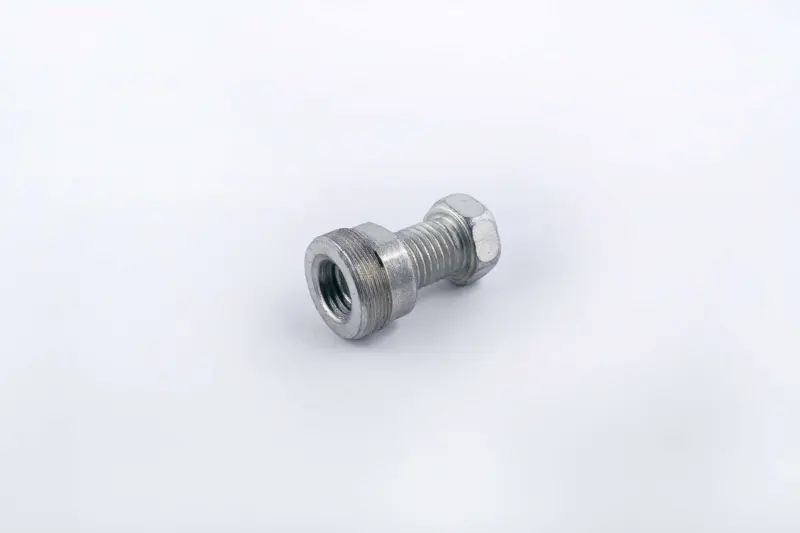

Знімач ротора генератора GY6 125/150 4T M27×1 LH

Знімач ротора генератора GY6 125/150 4T

Спеціальний різьбовий інструмент призначений для демонтажу ротора генератора на чотиритактних двигунах сімейства GY6 об’ємом 125 і 150 см³. Він потрібний під час обслуговування статора, системи запалювання та деталей, доступ до яких перекриває встановлений на колінвалі ротор. Знімач діє на деталь уздовж осі та допомагає зняти її з конічної посадки контрольованим зусиллям, без підважування за краї й ударів по колінвалу.

Інструмент має зовнішню різьбу M27×1 лівого напрямку та центральний натискний болт. Різьбова частина з’єднується з відповідною різьбою ротора, після чого болт упирається в торець колінвала. Під час поступового затягування болта корпус знімача створює осьове зусилля та стягує ротор із посадкового конуса. Такий принцип зручний для планового ремонту й розбирання двигуна: навантаження прикладається через передбачену для знімача точку, а процес залишається керованим.

Що врахувати під час добору

• Тип двигуна: чотиритактний GY6 125/150; поширені позначення відповідних двигунів — 152QMI для 125 см³ та 157QMJ для 150 см³.
• Розмір різьби: M27×1, тобто номінальний діаметр 27 мм і крок 1 мм.
• Напрямок різьби: лівий; це потрібно враховувати під час установлення знімача та його відкручування після роботи.
• Виконання: однобічний знімач із зовнішньою різьбою та окремим центральним натискним болтом.

Позначення GY6 125 або GY6 150 саме по собі не замінює перевірку різьби конкретного ротора. У двигунах, які зовні подібні між собою, можуть застосовуватися інші розміри або напрямок різьби. Перед замовленням слід зіставити тип двигуна й параметри різьбового отвору ротора з M27×1 LH. Особливо уважно перевіряють інструмент для техніки із заміненим двигуном, нестандартним генератором або раніше встановленим ротором іншої модифікації.

Порядок застосування

Після зняття кришки та кріпильної гайки ротора доступну різьбу очищають від забруднень. Центральний болт знімача попередньо відводять, щоб він не заважав корпусу ввійти в зачеплення. Корпус укручують по лівій різьбі рівно, без перекосу, використовуючи всю доступну довжину різьбового з’єднання. Часткове зачеплення або затягування з перекосом може пошкодити різьбу ротора, тому інструмент повинен входити вільно та розташовуватися співвісно з колінвалом.

Після повного встановлення корпусу натискний болт підводять до торця колінвала й затягують поступово. Наростальне осьове зусилля звільняє ротор із конічної посадки. Якщо деталь не зрушує за помірного зусилля, потрібно зупинитися та перевірити правильність зачеплення, відсутність невидаленого кріплення і стан різьби. Збільшувати зусилля за помітного перекосу не можна: спочатку знімач установлюють співвісно повторно.

Практичні переваги

• Різьбове з’єднання та центральний болт створюють спрямоване осьове зусилля, тому ротор знімається без підважування його крайок.
• Розмір M27×1 із лівою зовнішньою різьбою відповідає поширеному кріпленню роторів GY6 125/150 і дає змогу застосувати передбачений спосіб розбирання.
• Шестигранні ділянки корпусу й болта дають змогу прикладати зусилля звичайним ручним інструментом та контролювати процес демонтажу.

Знімач підходить для домашньої майстерні та професійного обслуговування скутерів, мопедів, квадроциклів й іншої техніки із сумісним чотиритактним двигуном GY6 125/150. Це інструмент не для постійного встановлення на двигун, а для акуратного розбирання генераторного боку під час діагностики, ремонту або заміни статора. Після використання різьбу очищають та оглядають, щоб зберегти точне зачеплення під час наступного обслуговування.
