Регульований знімач заднього варіатора та зчеплення скутера

Регульований знімач заднього варіатора та зчеплення скутера

Інструмент призначений для фіксації заднього варіатора або дзвона зчеплення під час обслуговування трансмісії скутера. Його головне завдання — утримати деталь від провертання, поки майстер відвертає чи затягує кріпильну гайку окремим торцевим ключем. Два робочі штифти встановлюються у передбачені на деталі отвори, а руків’я створює зручну контропору. Такий спосіб дає змогу працювати з кріпленням без спроб заблокувати дзвін випадковими предметами або втримувати його руками.

Конструкція та призначення

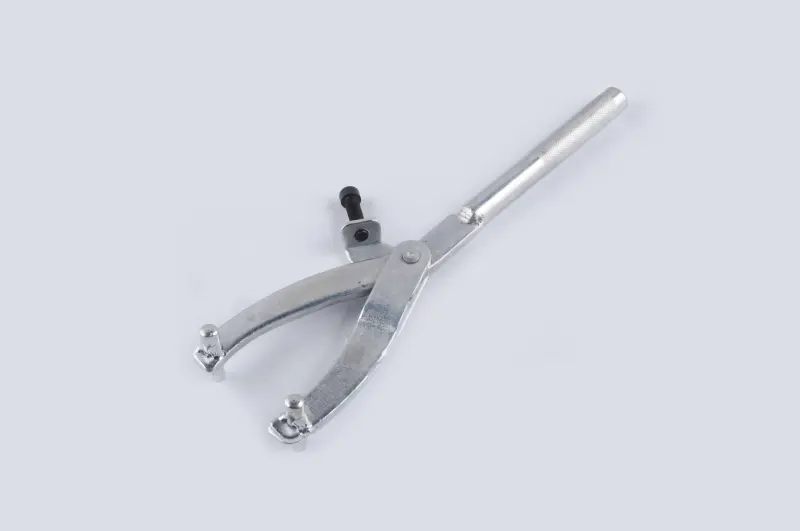

Знімач має форму шарнірного ключа з двома вигнутими важелями. Відстань між робочими штифтами регулюється розкриттям важелів, тому інструмент можна налаштувати відповідно до розташування отворів конкретної деталі в межах його робочого діапазону. Гвинтовий упор допомагає зберігати вибране розкриття під час роботи. Двостороннє виконання дає можливість підібрати належний бік штифтів до отворів вузла, який обслуговується.

Попри поширену назву «знімач», цей інструмент насамперед виконує функцію утримувального ключа. Він не стягує деталь із вала різьбовим гвинтом і не замінює пристосування для стискання пружини веденого шківа. Після блокування дзвона або деталі заднього варіатора гайку відвертають відповідною головкою, а потім знімають складові у послідовності, передбаченій конструкцією скутера. Це потрібно врахувати під час підготовки комплекту інструментів до ремонту.

Практичні переваги

• Регульована відстань між штифтами: дає змогу налаштувати захват за фактичним розташуванням двох отворів і правильно посадити інструмент без перекосу.
• Двоточкова фіксація: розподіляє утримувальне зусилля між двома отворами та надійно протидіє обертанню деталі під час роботи з гайкою.
• Двостороння конструкція: допомагає вибрати робочий бік відповідно до форми й розміру посадкових отворів.
• Подовжене руків’я: створює зручну контропору та дає змогу контролювати положення ключа під час відвертання або затягування кріплення.

Що перевірити перед вибором

Сумісність визначається не лише маркою чи моделлю скутера. Спочатку перевірте, чи є на дзвоні зчеплення або іншій деталі два отвори, у які можуть увійти штифти. Далі порівняйте відстань між центрами отворів, їхній діаметр і доступну глибину з робочою частиною знімача. Штифти мають входити вільно, але без надмірного люфту, а шарнір і руків’я не повинні впиратися в картер, кришку або сусідні деталі. Якщо конструкція передбачає спеціальну модельну пластину чи має отвори іншої форми, потрібен відповідний фіксатор.

Як користуватися знімачем

• Відкрийте доступ до заднього варіатора та визначте два придатні отвори для фіксації.
• Розведіть важелі на потрібну відстань, установіть обидва штифти на однакову глибину та налаштуйте гвинтовий упор.
• Утримуйте руків’я так, щоб ключ залишався в одній площині з деталлю та не тягнув штифти вбік.
• Відповідною торцевою головкою послабте або затягніть гайку, дотримуючись напрямку різьби й моменту затягування, зазначеного виробником скутера.
• Після завершення операції зніміть навантаження з ключа, виведіть штифти з отворів і перевірте стан місць контакту.

Інструмент стане у пригоді під час зняття дзвона зчеплення, обслуговування заднього варіатора, заміни приводного ременя та розбирання трансмісії, коли потрібно унеможливити обертання деталі. Перед кожним застосуванням перевіряйте стан штифтів, шарніра й регулювального упора. Повна посадка обох штифтів і рівне положення ключа допомагають зберегти отвори деталі та впевнено контролювати кріплення під час ремонту.
