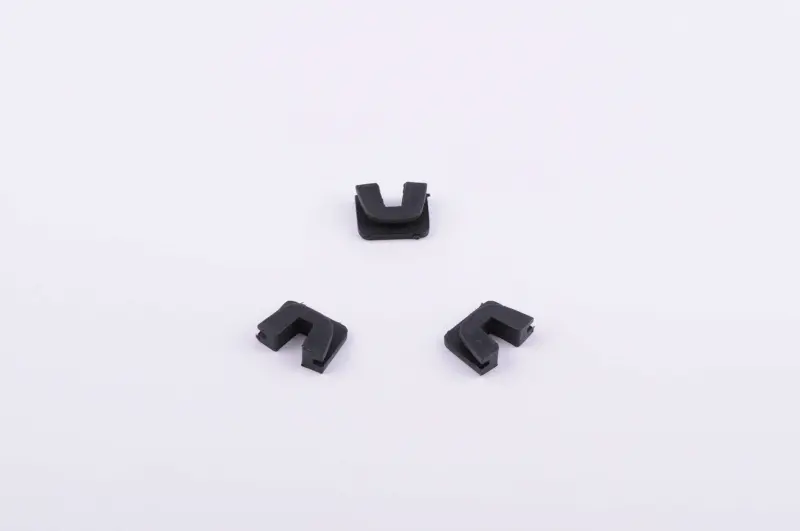

Напрямні варіатора Yamaha JOG 90, чорні

Напрямні варіатора Yamaha JOG 90

Чорні напрямні призначені для варіатора скутера Yamaha JOG 90. Вони працюють у пазах вузла та спрямовують рухому щоку під час зміни передавального відношення. Попри невеликий розмір, ці деталі безпосередньо беруть участь в узгодженій роботі варіатора: справні напрямні дають його рухомій частині змогу переміщуватися вільно, рівно та без перекосу в робочих пазах.

Напрямні встановлюють під час обслуговування або ремонту варіатора замість зношених штатних деталей. Підставою для заміни може бути помітне вироблення, пошкодження країв або нещільна посадка у передбачених місцях. Якщо напрямні вже не працюють у пазах належним чином, їх заміна допомагає відновити коректну роботу напрямної частини вузла. Водночас важливо оцінювати стан усього варіатора, адже робота трансмісії залежить не лише від цих елементів.

Коли потрібно оглянути напрямні

Перевірка напрямних доречна під час кожного розбирання варіатора, особливо якщо з’явився люфт у рухомих деталях, у пазах помітні сліди нерівномірного контакту або з боку трансмісії чути сторонні звуки. Такі ознаки не вказують на одну конкретну несправність: причиною можуть бути ролики, ремінь, втулка, посадкові поверхні чи інші елементи варіатора. Тому напрямні варто оглядати разом із роликами, робочими пазами, втулкою, ременем і поверхнями вузла.

Комплексний огляд допомагає побачити загальну картину зношення та не замінювати справні компоненти без потреби. Зняті напрямні слід оцінити за станом робочих ділянок і країв, а потім зіставити з деталями, підготовленими до встановлення. Якщо старі елементи мають виражене вироблення, пошкоджені або вже нещільно тримаються у посадкових місцях, їх заміна є обґрунтованою частиною обслуговування варіатора.

Як перевірити відповідність

Ці напрямні розраховані на Yamaha JOG 90, проте перед придбанням їх необхідно порівняти зі знятими деталями. Зверніть увагу на форму, розташування робочих виступів і відповідність пазам варіатора. Таке зіставлення особливо важливе, якщо варіатор на скутері вже замінювали або у вузлі встановлено тюнінгові компоненти. За таких умов самої моделі скутера недостатньо для остаточного вибору: потрібно враховувати конфігурацію фактично встановленого варіатора та форму демонтованих напрямних.

Якщо нові деталі відрізняються від знятих формою робочих ділянок або не відповідають пазам, установлювати їх не слід. Невідповідність не можна усувати підточуванням — у такому разі потрібно ще раз перевірити застосовність. Правильно підібрані напрямні мають займати передбачені посадкові місця без примусового припасування.

Установлення під час обслуговування

Перед монтажем очистьте посадкові пази від забруднень і уважно огляньте робочі поверхні. Установлюйте напрямні рівно, без перекосу, контролюючи положення кожної деталі у відповідному пазу. Після розміщення переконайтеся, що рухома частина варіатора правильно переміщується по напрямних, а самі елементи зберігають належну посадку.

Не застосовуйте підточування чи інше примусове припасування, якщо деталь не стає на місце. Спочатку повторно порівняйте її зі старою напрямною та перевірте конфігурацію встановленого вузла. Такий порядок добору й монтажу дає змогу замінити саме зношені напрямні та обслужити варіатор Yamaha JOG 90 з урахуванням фактичного стану його деталей.
