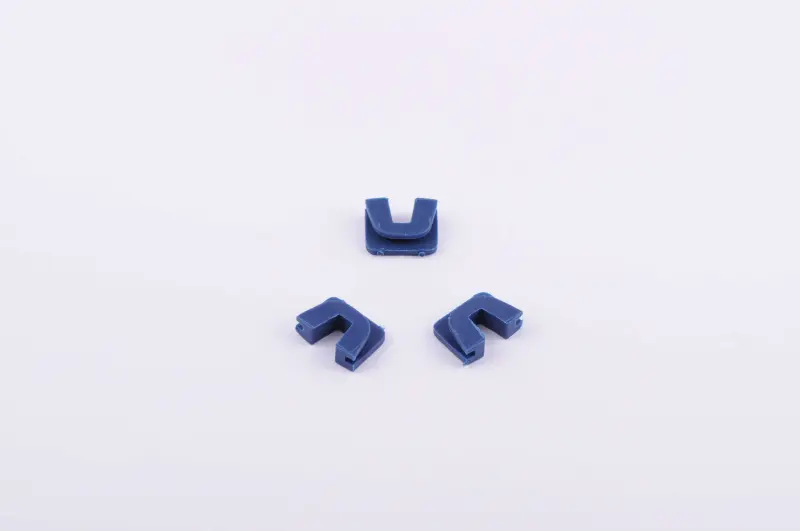

Слайдери варіатора Yamaha JOG 90, тюнінг, сині

Слайдери варіатора Yamaha JOG 90

Комплект синіх напрямних призначений для обслуговування переднього варіатора скутера Yamaha JOG 90. Три деталі встановлюються на виступи рампової пластини та рухаються відповідними напрямними рухомої частини варіатора. Таке сполучення утримує пластину в передбаченому положенні, забезпечує її спрямоване переміщення та обмежує небажаний люфт між дотичними деталями.

Призначення у варіаторі

Під час роботи автоматичної трансмісії ролики переміщуються доріжками варіатора та впливають на рампову пластину. Слайдери з’єднують цю пластину з напрямними пазами й дають їй рухатися заданою траєкторією при зміні передавального відношення. Справні напрямні допомагають пластині переміщуватися без вираженого перекосу, а також зменшують безпосередній контакт спряжених поверхонь.

У процесі експлуатації посадкові поверхні слайдерів зношуються. Збільшений проміжок може супроводжуватися стукотом або деренчанням у зоні варіатора, особливо під час зміни обертів, розгону та скидання газу. Напрямні також перевіряють, якщо під час розбирання виявлено відколи, тріщини, помітне вироблення або нещільну посадку на виступах пластини. Причину шуму потрібно визначати комплексно: одночасно оцінюють стан роликів, їхніх доріжок, рампової пластини, втулки, ременя та поверхонь шківа.

Що врахувати під час вибору

• Модель: позиція заявлена для Yamaha JOG 90.
• Тип деталі: напрямні рампової пластини переднього варіатора, які також називають слайдерами.
• Кількість: комплект містить три деталі для трьох точок установлення.
• Виконання: деталі мають синій колір і П-подібний профіль.

Позначення Yamaha JOG охоплює декілька модифікацій, тому самої назви скутера інколи недостатньо для безпомилкового підбору. Перед установленням порівняйте нові слайдери зі знятими: мають збігатися зовнішній профіль, ширина паза, висота, розташування упорних поверхонь і щільність посадки на рамповій пластині. Якщо на скутері встановлений нештатний варіатор, напрямні потрібно підбирати саме до його пластини, адже форма посадкових місць може відрізнятися від штатної.

Позначка «тюнінг» стосується виконання цієї товарної позиції, але сама собою не визначає масу роликів і не підтверджує зміну динаміки розгону чи максимальної швидкості. Слайдери виконують напрямну функцію та не замінюють налаштування варіатора. Для очікуваної роботи ролики, ремінь, втулка й поверхні шківів мають відповідати конфігурації трансмісії та бути справними.

Установлення та перевірка

Роботи виконують після зняття кришки трансмісії та розбирання переднього варіатора. Посадкові зони очищають від пилу й продуктів зношення, після чого кожен слайдер установлюють на відповідний виступ рампової пластини. Усі три деталі повинні сідати однаково, не випадати під час складання та вільно проходити своїми напрямними без заклинювання. Якщо один слайдер зношений сильніше за інші, доцільно замінити весь комплект: так у трьох точках зберігатиметься однаковий стан спряження.

Після складання перевіряють правильність розташування роликів і рампової пластини, вільне осьове переміщення рухомої частини та відсутність перекосу. Кріплення варіатора затягують способом і моментом, зазначеними в сервісній документації конкретної модифікації скутера. Комплект підходить для планового обслуговування та ремонту Yamaha JOG 90, коли штатні напрямні втратили форму, отримали пошкодження або спричиняють зайвий люфт у передньому варіаторі.
