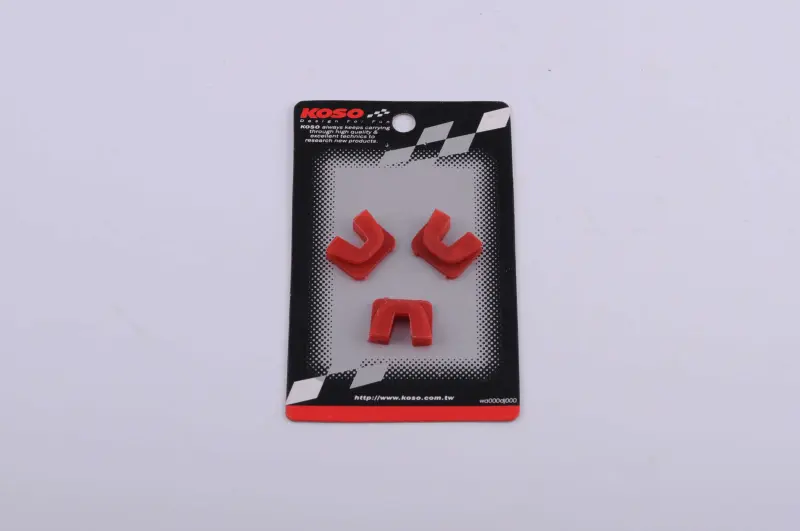

Слайдери варіатора KOSO для Yamaha JOG 90, червоні

Слайдери варіатора KOSO для Yamaha JOG 90

Червоні напрямні призначені для обслуговування переднього варіатора двотактного скутера Yamaha JOG 90, зокрема модифікації Jog 90 3WF (CY90). Деталі встановлюються у напрямні місця варіаторної пластини та забезпечують її контрольоване переміщення відносно рухомої щоки. Вони потрібні для того, щоб пластина рухалася заданою траєкторією без зайвого бічного люфту, а ролики могли нормально переміщуватися своїми доріжками під час розгону та зниження швидкості.

Слайдери працюють усередині варіатора за кожної зміни передавального відношення. Коли оберти зростають, ролики переміщують рухому частину шківа, а напрямні утримують пов’язану з нею пластину в правильному положенні. Справні деталі допомагають зберегти рівний хід механізму та обмежують удари пластини об напрямні поверхні. Самі слайдери не визначають масу роликів і не замінюють налаштування трансмісії, тому червоне тюнінгове виконання не варто сприймати як обіцянку збільшення швидкості або потужності.

Коли потрібно перевірити напрямні

Стан слайдерів доцільно контролювати під час кожного планового розбирання варіатора, а також при заміні ременя, роликів або рухомої щоки. Причиною для огляду можуть бути деренчання з боку кришки трансмісії, збільшений люфт пластини, вібрація під час рушання, менш рівномірне прискорення чи ривки при наборі та скиданні газу. Такі ознаки можуть мати й інші причини, тому перед установленням слід перевірити весь варіатор: доріжки роликів, посадкові місця напрямних, втулку, ремінь і кріплення.

• Призначення: спрямування руху варіаторної пластини та обмеження її бічного зміщення.
• Місце встановлення: передній варіатор скутера.
• Сумісність: Yamaha JOG 90; у товарній картці окремо зазначено модифікацію 3WF (CY90).
• Виконання: тюнінгова серія KOSO, червоний колір.
• Тип техніки: японський двотактний скутер з об’ємом двигуна 90 см³.

Як правильно підібрати слайдери

Позначення JOG та об’єм 90 см³ самі по собі не замінюють перевірку конструкції варіатора: у скутерів різних поколінь і в раніше встановлених тюнінгових комплектах деталі можуть відрізнятися. Перед замовленням порівняйте форму напрямних, розташування виступів, профіль посадкової частини та фактичні розміри зі знятими деталями. Якщо на скутері встановлений нештатний варіатор, підбір виконують саме за наявною пластиною та її пазами, а не лише за назвою моделі.

Кожен слайдер повинен входити у своє посадкове місце без перекосу, надмірного зусилля та помітного вільного ходу. Не можна підточувати напрямні, розширювати пази чи встановлювати деталь у положенні, за якого пластину заклинює. Відмінність форми навіть за близьких зовнішніх розмірів здатна порушити переміщення пластини та прискорити зношування контактних поверхонь.

Установлення та обслуговування

Роботи виконують на охололому двигуні після зняття кришки варіатора та розбирання переднього шківа. Посадкові місця очищають від пилу ременя і продуктів зношування, а потім перевіряють на наявність задирок, тріщин та виробітку. Напрямні встановлюють відповідно до профілю пазів, після чого вручну контролюють вільне й симетричне переміщення пластини. Усередину варіатора не слід наносити випадкові мастильні суміші: вони можуть утримувати абразивний пил і потрапляти на ремінь або шківи.

Після складання кріплення затягують відповідно до вимог сервісної документації Yamaha або інструкції встановленого варіатора. Якщо пази вже розбиті, встановлення нових слайдерів не усуне люфт повністю — у такому разі потрібно оцінити стан самої пластини. Точний підбір та акуратне складання допомагають повернути варіатору рівномірне переміщення без стукоту й перекосу.
