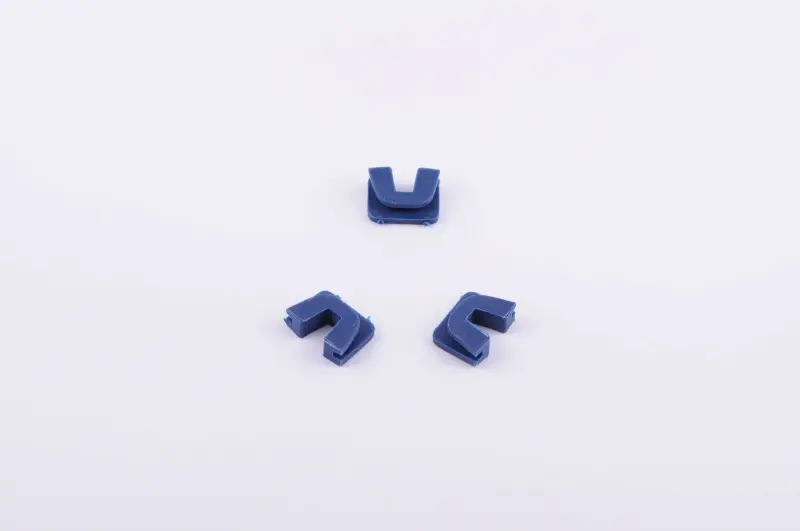

Напрямні варіатора Yamaha JOG 50, тюнінг, сині

Сині напрямні варіатора Yamaha JOG 50

Комплект із трьох напрямних призначений для обслуговування переднього варіатора скутера Yamaha JOG 50. Слайдери встановлюються на рамповій пластині всередині ведучого шківа та переміщуються вздовж напрямних варіатора. Вони задають правильний рух пластини відносно рухомої щоки, обмежують зайвий люфт і беруть участь в узгодженій роботі механізму під час зміни передавального відношення.

Під час розгону й уповільнення ролики рухаються доріжками варіатора, а рухома щока змінює положення. Напрямні супроводжують цей рух та утримують рампову пластину на її напрямних. Справні деталі дають пластині змогу переміщуватися без помітного перекосу й ударного контакту із сусідніми поверхнями. Це допомагає зменшити сторонній стукіт і вібрацію в передній частині варіатора, а також захищає напрямні пластини та стійки варіатора від прискореного зношування.

Коли потрібна заміна

Слайдери постійно працюють у рухомому з'єднанні, тому з часом їхні контактні поверхні зношуються, а зазор між рамповою пластиною та напрямними збільшується. Перевірка особливо доречна за наявності деренчання або стукоту з корпусу варіатора, вібрації, нерівномірного відгуку під час розгону та шуму, який залишається після огляду роликів. Такі ознаки можуть мати кілька причин, тому стан напрямних оцінюють разом із роликами, рамповою пластиною, втулкою, щоками та ременем.

Підставою для заміни є виражене спрацювання контактних граней, тріщини, деформація, надмірна рухливість пластини або слабка посадка слайдера. Нові напрямні мають надійно триматися на рамповій пластині, не випадати під час складання та вільно рухатися вздовж стійок без заїдання. Якщо на самих стійках або в посадкових місцях утворилися глибокі канавки чи нерівності, встановлення лише нових деталей може не усунути проблему.

Як підібрати напрямні

Ця версія заявлена для Yamaha JOG 50 і має синє виконання. У сімействі JOG є різні покоління, модифікації та варіанти варіаторів, тому перед монтажем нові деталі необхідно зіставити зі знятими. Перевіряють кількість напрямних, загальний профіль, форму внутрішніх пазів, ширину контактних ділянок, товщину та посадку на рамповій пластині. Усі три слайдери повинні мати однакову геометрію та встановлюватися без підрізання, розточування або примусового згинання.

Позначення «тюнінг» стосується варіанта виконання товару й саме по собі не означає збільшення потужності, максимальної швидкості або зміни налаштувань трансмісії. Напрямні не замінюють ролики та не визначають їхню масу. Їхнє завдання — забезпечувати передбачений конструкцією напрямок руху рампової пластини, тому головним критерієм залишається відповідність форми встановленому варіатору.

Рекомендації зі встановлення

Перед складанням очищають доступні посадкові й контактні поверхні, перевіряють цілісність рампової пластини та відсутність вираженого спрацювання на напрямних стійках. Слайдери встановлюють на відповідні краї пластини, після чого перевіряють її плавний рух на варіаторі: помітного перекосу, випадання деталей і заклинювання бути не повинно. Ролики повертають у правильне положення, а деталі ведучого шківа складають у штатній послідовності.

Кріплення варіатора затягують відповідно до вимог сервісної документації конкретної модифікації Yamaha JOG 50. Якщо немає потрібного інструмента або досвіду обслуговування безступінчастої трансмісії, монтаж варто доручити механіку. Правильно підібраний комплект підходить для планового ремонту та усунення люфту зношених напрямних без зміни інших налаштувань варіатора.
