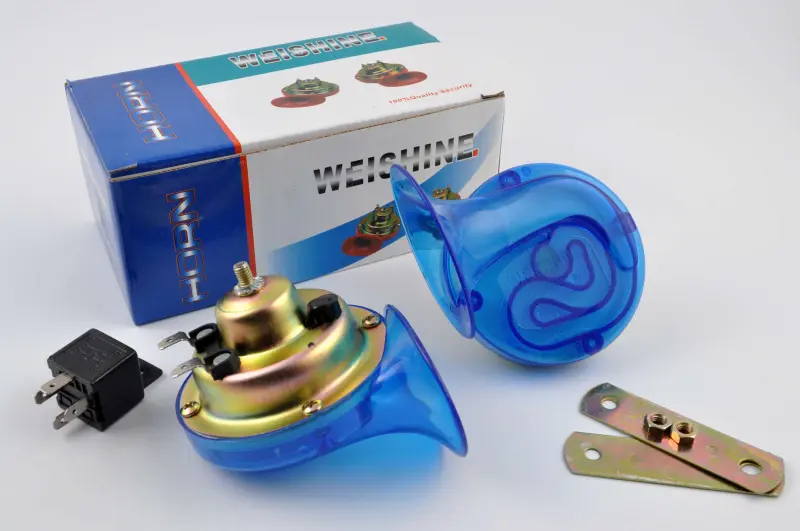

Комплект звукових сигналів-равликів WEISHINE 12V із реле, синій

Комплект звукових сигналів-равликів WEISHINE 12V

Комплект призначений для подавання звукового попередження на мотоциклах, скутерах, мопедах та іншій техніці з бортовою напругою 12 В. До нього входять два електричні сигнали равликового типу, реле та кріпильні пластини. Парне виконання розраховане на двотональне звучання: спільна робота сигналів робить попередження виразнішим і помітнішим серед звичайного дорожнього шуму. Сині напівпрозорі корпуси доречні для відкритого монтажу, коли звукові пристрої залишаються частиною зовнішнього оформлення техніки.

Призначення та особливості конструкції

Равликова форма спрямовує звук через вигнутий канал корпусу. Кожен сигнал виготовлений як окремий компонент із власною металевою основою, електричними контактами та центральною точкою кріплення. Таке компонування дає змогу розмістити два сигнали в межах доступного монтажного простору й підібрати для кожного належне положення. Кріпильні пластини допомагають зафіксувати корпуси на рамі або в іншому передбаченому виробником місці без потреби поєднувати їх в один блок.

Реле застосовується для комутації навантаження під час натискання штатної кнопки сигналу. Схему підключення потрібно добирати відповідно до проводки конкретної техніки: слід урахувати будову штатної кнопки, наявність установленого реле, розташування запобіжника та спосіб керування плюсом або мінусом. Комплект не варто приєднувати за випадково обраною універсальною схемою — спочатку потрібно звіритися з електросхемою мотоцикла, скутера чи іншого транспортного засобу.

Що перевірити перед вибором

• Напруга живлення. Комплект розрахований на 12 В і має використовуватися лише з відповідною бортовою системою.
• Вільне місце. Порівняйте зону монтажу зі старими сигналами та переконайтеся, що два равликові корпуси не заважають облицюванню, вилці, кермовому управлінню, проводці й іншим деталям у всьому діапазоні їхнього руху.
• Точки кріплення. Перевірте розташування штатних отворів, орієнтацію кріпильних пластин і можливість надійно затягнути з’єднання без перекошування корпусів.
• Електричні з’єднання. Зіставте кількість і тип контактів, підготуйте відповідні клеми та дроти, а номінал захисного пристрою визначте за схемою техніки й фактичним навантаженням.
• Умови розміщення. Оберіть місце, де корпуси не контактують із гарячими та рухомими деталями, а дроти не натягуються під час повороту керма й роботи підвіски.

Монтаж і перевірка

Перед встановленням від’єднують живлення бортової системи. Сигнали монтують на жорсткій основі за допомогою комплектних пластин, залишаючи вільним вихід равликового каналу. Корпуси не повинні впиратися в сусідні деталі: контакт із пластиком або рамою здатний спричинити брязкіт, а недостатній проміжок — завадити обслуговуванню чи руху складників техніки. Проводку прокладають без різких перегинів, захищають від перетирання та надійно фіксують подалі від нагрітих поверхонь.

Після підключення реле й обох сигналів перевіряють затягування кріплень, фіксацію клем і відсутність оголених провідників. Далі відновлюють живлення та виконують коротке пробне ввімкнення. Обидва сигнали мають спрацьовувати одночасно, без переривчастого звучання, помітного нагрівання з’єднань або просідання інших споживачів. Якщо комплект установлюється замість одного штатного сигналу, особливо важливо заздалегідь оцінити проводку та застосувати правильну схему з реле.

WEISHINE 12V підходить для ремонту несправного звукового попередження або переходу на парне равликове виконання. Для правильного вибору достатньо підтвердити напругу 12 В, наявність місця для двох корпусів, сумісність кріплень і можливість безпечно під’єднати реле відповідно до схеми конкретної техніки.
