Електропневматичний двотональний сигнал 12V №0002

Електропневматичний двотональний сигнал 12V №0002

Комплект призначений для подавання звукового попередження на мотоциклі, мопеді, скутері або іншій техніці з бортовою напругою 12 В. На відміну від звичайного електромагнітного клаксона, звук тут створюється потоком повітря: електричний компресор нагнітає його до двох рупорів, які формують різні тони. Їхня одночасна робота утворює характерне двотональне звучання та допомагає зробити попереджувальний сигнал помітнішим серед дорожнього шуму.

Конструкція та принцип роботи

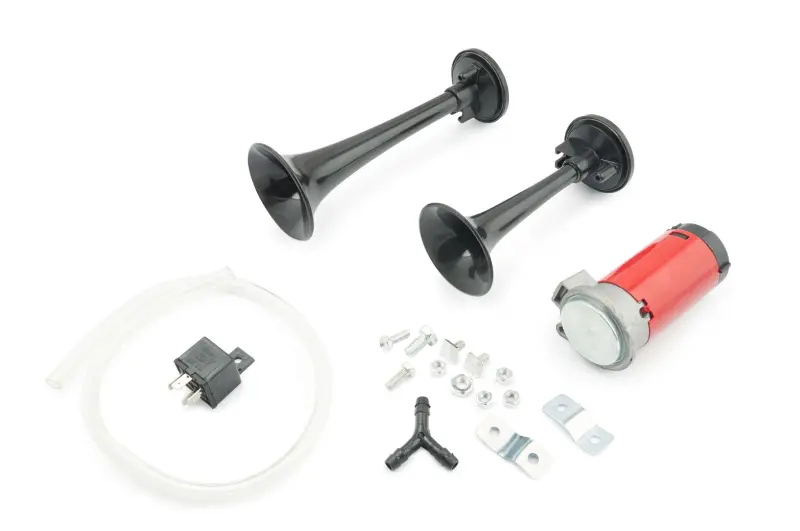

Система включає два чорні рупори різної довжини, електричний компресор, повітряний шланг, розгалужувач, реле та кріпильні деталі. Роздільне компонування дає змогу розмістити рупори й компресор окремо з урахуванням вільного простору на конкретній техніці. Після натискання штатної кнопки реле керує ввімкненням компресора, а потік повітря через шланг і розгалужувач одночасно надходить до обох рупорів. Для правильної роботи потрібні справні контакти, щільні з’єднання шланга та відсутність його перетискання.

Що перевірити під час вибору

• Напругу бортової мережі. Сигнал розрахований на 12 В, тому перед придбанням слід перевірити напругу електрообладнання конкретного мотоцикла, мопеда або скутера.
• Вільне місце. Для монтажу потрібні окремі майданчики під два рупори й компресор, а також простір для прокладання повітряного шланга без різких перегинів.
• Спосіб кріплення. Варто заздалегідь визначити жорсткі точки фіксації, де компоненти не заважатимуть кермовому управлінню, підвісці, облицюванню та іншим рухомим частинам.
• Стан проводки. Клеми, штатна кнопка сигналу та з’єднання мають бути справними. Реле й захисні компоненти підключають відповідно до схеми електрообладнання техніки.
• Маршрут повітряної лінії. Шланг прокладають подалі від гарячих поверхонь, гострих крайок і місць, де його може затиснути облицювання або кріплення.

Особливості встановлення

Рупори фіксують жорстко, не допускаючи контакту із сусідніми деталями та появи вібраційного деренчання. Їхні відкриті частини розташовують так, щоб усередині не накопичувалися вода й дорожній бруд. Для компресора також потрібна надійна точка кріплення. Шланг з’єднують із його виходом та розгалужувачем, після чого окремі лінії підводять до обох рупорів. Усі повітряні з’єднання мають сидіти щільно: витік знижує тиск і робить звук слабким або нерівномірним.

Електричну частину підключають через передбачене реле з урахуванням штатної схеми техніки. Переріз проводів і номінал захисту добирають відповідно до фактичного навантаження компресора та вимог конкретного транспортного засобу, оскільки ці параметри для моделі №0002 не заявлені. Після монтажу перевіряють спрацьовування від кнопки, сталість звучання, відсутність нагрівання контактів, витоків повітря та торкання компонентів під час повного повороту керма.

Коли потрібне обслуговування або заміна

Послаблення звуку, хрип, затримка спрацьовування або робота лише одного тону не завжди означають несправність рупорів. Спочатку перевіряють напругу живлення, чистоту клем, реле, надійність маси, стан шланга та герметичність розгалужувача. Причиною також може бути недостатня продуктивність компресора або забруднення повітряного каналу. Послідовна перевірка з’єднань допомагає визначити несправну частину без зайвої заміни всього встановленого обладнання.

Модель №0002 підійде для переоснащення техніки із системою 12 В, якщо передбачено місце для всіх компонентів і є можливість правильно прокласти проводи та повітряну лінію. Перед установленням зіставте напругу, доступні точки кріплення й схему штатного сигналу. Такий підхід забезпечує коректне підключення двотональної електропневматичної системи та її стабільне спрацьовування після натискання кнопки.
