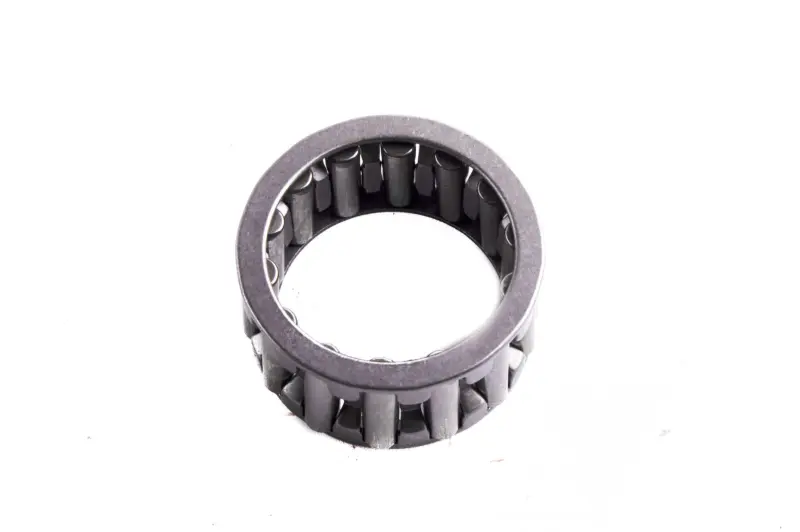

Сепаратор нижньої головки шатуна ІЖ Планета

Сепаратор нижньої головки шатуна ІЖ Планета

Деталь призначена для роликового підшипника нижньої головки шатуна в кривошипно-шатунному механізмі двотактного двигуна мотоцикла ІЖ Планета. Сепаратор розташовується між нижньою головкою шатуна та пальцем кривошипа: його вікна утримують ролики в заданому положенні й розділяють їх по колу. Таке компонування дає роликовому ряду змогу рухатися разом із шатуном без скупчення тіл кочення на одній ділянці.

У цьому з’єднанні внутрішньою доріжкою кочення слугує палець кривошипа, а зовнішня доріжка розташована в нижній головці шатуна. Сепаратор упорядковує положення роликів між цими поверхнями, тому стан усієї спряженої групи безпосередньо впливає на плавність руху шатуна. Кільцева конструкція деталі має рівномірно розташовані вікна та циліндричні ролики. Сепаратор належить до деталей колінчастого вала й застосовується під час його ремонту, коли виявлено зношення, деформацію або руйнування компонентів нижнього підшипника шатуна.

Що врахувати під час добору

Позначення ІЖ Планета недостатньо для вибору без перевірки встановленого колінчастого вала. Перед придбанням потрібно визначити точну модель і модифікацію двигуна, а потім зіставити нову деталь зі знятим сепаратором та іншими компонентами шатунного підшипника. Особливо важливі внутрішній і зовнішній діаметри, загальна ширина, розміри роликів, кількість і розташування вікон. Деталь повинна вільно розміщуватися в нижній головці, не затискатися між сусідніми поверхнями та відповідати пальцю кривошипа.

• Місце встановлення: роликовий підшипник нижньої головки шатуна колінчастого вала.
• Призначення: утримання та розділення циліндричних роликів по колу підшипника.
• Застосування: ремонт двотактного двигуна мотоцикла ІЖ Планета об’ємом 350 см³.
• Тип конструкції: кільцевий сепаратор із вікнами під роликовий ряд.
• Критерії перевірки: розміри посадкової зони, ширина, параметри роликів і версія колінчастого вала.

Перевірка перед установленням

Заміна лише сепаратора доцільна після дефектування всього шатунного підшипника. На розібраному колінчастому валу перевіряють палець кривошипа, доріжку кочення в нижній головці шатуна, ролики та розділювальні шайби. Задири, сліди перегрівання, раковини, нерівномірне вироблення або пошкоджені ролики не можна компенсувати встановленням нової обойми. Спряжені деталі мають відповідати одна одній за розмірами й утворювати передбачений для конкретного двигуна зазор.

До складання сепаратор оглядають по всьому колу. Вікна не повинні мати деформацій та гострих пошкоджених крайок, ролики мають розташовуватися рівно й рухатися без заклинювання. Деталі очищають від забруднень, а підшипник під час складання змащують моторною оливою, яку застосовують у двигуні. Потрібно зберегти вільний доступ мастила до шатунного підшипника та не перекрити передбачені в головці вирізи.

Монтаж під час ремонту колінчастого вала

Для встановлення потрібні розбирання та подальше запресовування колінчастого вала. Цю операцію виконують із відповідним оснащенням і контролем взаємного положення щік, пальця та шатуна. Після складання перевіряють вільний рух шатуна, радіальний і осьовий зазори, відсутність заїдань, а також биття цапф колінчастого вала. Неправильне центрування або надмірний натяг здатні пошкодити новий сепаратор уже під час першого прокручування.

Деталь підходить для планового відновлення шатунного підшипника та ремонту колінчастого вала ІЖ Планета. Для впевненого вибору орієнтуйтеся на виконання двигуна й фактичні розміри знятого комплекту, оскільки параметри колінчастих валів різних випусків і виробників можуть відрізнятися. Якщо старий сепаратор зруйнований і виміряти його неможливо, розміри визначають за пальцем кривошипа, нижньою головкою шатуна та технічними даними конкретної модифікації двигуна.
