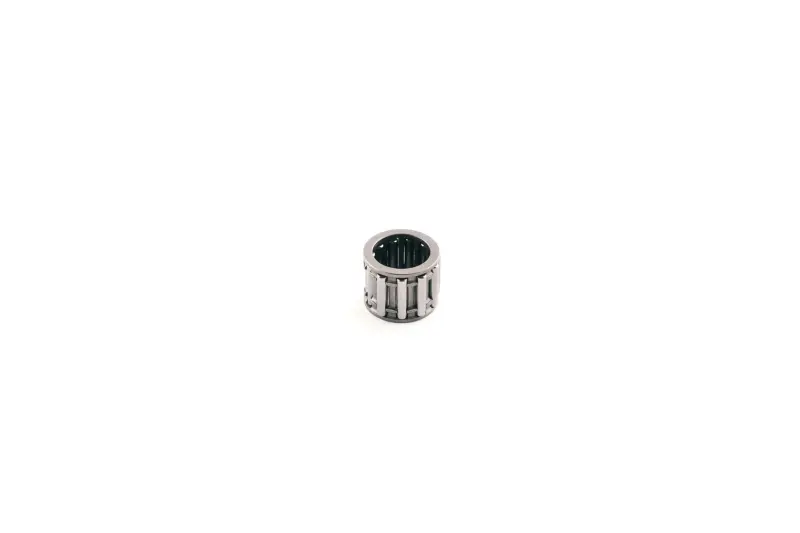

Голчастий сепаратор верхньої головки шатуна 16×20×20 мм для JAWA 350

Голчастий сепаратор шатуна 16×20×20 мм для JAWA 350

Сепаратор призначений для верхньої головки шатуна двигуна мотоцикла JAWA 350. Він утворює голчасту опору в місці з’єднання шатуна з поршневим пальцем і забезпечує їхній взаємний рух під час роботи кривошипно-шатунного механізму. Деталь застосовують під час ремонту поршневої групи, коли потрібно відновити штатне з’єднання поршня та шатуна.

Розмір сепаратора становить 16×20×20 мм: внутрішній діаметр — 16 мм, зовнішній діаметр — 20 мм, ширина — 20 мм. Усі три значення потрібно перевіряти разом. Внутрішній діаметр має відповідати поршневому пальцю, зовнішній — посадковому розміру верхньої головки шатуна, а ширина — доступному місцю між внутрішніми поверхнями поршня. Збіг лише одного чи двох параметрів не підтверджує придатність деталі.

Призначення та будова

Конструкція являє собою компактний сепаратор із циліндричними голчастими роликами. Ролики розташовані по колу та сприймають навантаження у з’єднанні поршневого пальця із шатуном, а обойма підтримує їхнє взаємне розташування. Такий підшипник установлюється безпосередньо у верхню головку шатуна; крізь його внутрішню частину проходить поршневий палець.

Під час роботи двотактного двигуна це з’єднання постійно змінює напрямок руху та зазнає повторюваних навантажень. Стан сепаратора тому перевіряють при розбиранні циліндропоршневої групи, заміні поршня або пальця, а також під час ремонту колінчастого вала і шатуна. Підставами для заміни є пошкодження обойми, дефекти роликів, сліди задирів, заклинювання або неприпустимий люфт у сполученні.

Що перевірити перед вибором

• Модель техніки: деталь заявлена для JAWA 350; конкретне виконання двигуна потрібно зіставити зі встановленими деталями.
• Внутрішній діаметр: 16 мм — розмір посадки на поршневий палець.
• Зовнішній діаметр: 20 мм — розмір, пов’язаний з отвором верхньої головки шатуна.
• Ширина: 20 мм — осьовий габарит сепаратора.
• Стан сполучених деталей: поршневий палець і верхня головка шатуна не повинні мати пошкоджень, здатних перешкоджати нормальному руху роликів.

Для впевненого підбору виміряйте демонтований сепаратор і перевірте розміри поршневого пальця та отвору шатуна. Позначення «JAWA 350» охоплює декілька виконань мотоцикла, тому вирішальними критеріями залишаються фактичні розміри 16×20×20 мм і конструкція двигуна, що ремонтується. Якщо раніше у верхній головці застосовувалася втулка або підшипник іншого розміру, установлювати цю деталь лише за назвою моделі не можна.

Установлення під час ремонту двигуна

Монтаж виконують після очищення та огляду посадкових поверхонь. Перед складанням перевіряють вільне обертання роликів, цілісність обойми та відсутність забруднень. Сепаратор розміщують у верхній головці шатуна, після чого встановлюють поршень і обережно вводять палець без перекосу та ударного запресовування крізь ролики. Під час складання застосовують мастило й порядок операцій, передбачені ремонтною документацією конкретного двигуна.

Після встановлення поршень має рухатися відносно шатуна вільно, без заклинювання та ненормального радіального люфту. Якщо палець проходить із надмірним зусиллям, ролики зміщуються або з’єднання залишається вільним, складання припиняють і повторно перевіряють розміри та стан усіх сполучених поверхонь. Такий контроль допомагає уникнути пошкодження нового сепаратора одразу після запуску.

Сепаратор 16×20×20 мм підходить для планового відновлення верхньої головки шатуна JAWA 350 за умови підтвердженого збігу посадкових розмірів. Це окрема деталь підшипникового з’єднання, тому інші компоненти поршневої групи підбирають і оцінюють самостійно.
