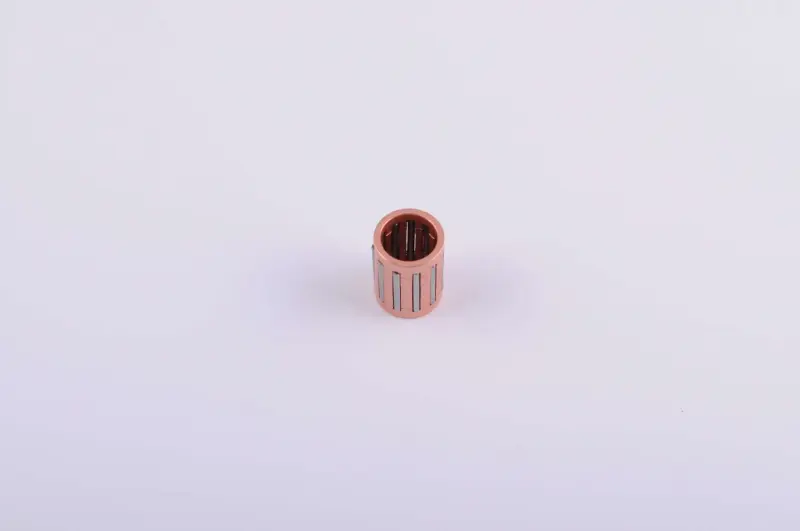

Голчастий сепаратор верхньої головки шатуна 14×18×25 мм ІЖ Юпітер

Голчастий сепаратор верхньої головки шатуна 14×18×25 мм для ІЖ Юпітер

Сепаратор призначений для з’єднання верхньої головки шатуна з поршневим пальцем у двигуні мотоцикла ІЖ Юпітер. Це голчастий підшипник без зовнішнього та внутрішнього кілець: його ролики розміщені в циліндричній обоймі й працюють безпосередньо між сполученими поверхнями. Деталь потрібна під час ремонту поршневої групи, заміни поршня, пальця або обслуговування колінчастого вала.

Призначення у шатунно-поршневому механізмі

Верхня головка шатуна з’єднується з поршнем через палець і постійно здійснює коливальний рух. Голчасті ролики зменшують тертя в цьому з’єднанні та передають навантаження між пальцем і шатуном. Сепаратор утримує ролики в заданому положенні, розділяє їх і не дає їм збиратися з одного боку посадкового місця. Завдяки цьому з’єднання зберігає правильну геометрію під час вільного руху поршневого пальця.

Зношення цього підшипника може супроводжуватися збільшеним люфтом поршневого пальця, металевим стукотом у верхній частині двигуна та слідами пошкодження на сполучених поверхнях. Під час розбирання двигуна оцінюють не лише стан сепаратора, а й поверхню пальця, посадковий отвір верхньої головки шатуна та поршень. Установлення нової деталі поруч із пошкодженими поверхнями не усуває причину люфту й може скоротити ресурс відремонтованого з’єднання.

Підтверджені параметри

• Тип деталі: голчастий сепаратор верхньої головки шатуна.
• Внутрішній діаметр: 14 мм.
• Зовнішній діаметр: 18 мм.
• Ширина: 25 мм.
• Призначення: двигун мотоцикла ІЖ Юпітер.

Позначення 14×18×25 мм читається як внутрішній діаметр, зовнішній діаметр і ширина підшипника. Усі три значення беруть участь у підборі: збігу лише діаметра поршневого пальця недостатньо. Зовнішній розмір має відповідати отвору верхньої головки шатуна, а ширина — передбаченому місцю між бобишками поршня. Невідповідність хоча б одного параметра може завадити правильному складанню або вільному переміщенню шатуна.

Як перевірити сумісність

Перед замовленням потрібно визначити фактичний розмір знятого сепаратора та перевірити стан деталей установленої поршневої групи. Серед мотоциклів ІЖ Юпітер трапляються двигуни різних поколінь і відремонтовані агрегати, у яких раніше могли замінити колінчастий вал, шатун, поршень або палець. Тому назву моделі потрібно зіставляти з трьома розмірами 14×18×25 мм, а не використовувати як єдиний критерій вибору.

Внутрішній діаметр зручно звіряти за діаметром поршневого пальця, зовнішній — за посадкою у верхній головці шатуна, ширину — за старим підшипником і доступним місцем у поршні. Деталь має входити в посадку без перекосу, а палець — проходити крізь ролики без заклинювання. Помітний радіальний люфт, тугий рух, пошкоджені ролики або деформована обойма потребують додаткової перевірки сполучених деталей.

Установлення під час ремонту двигуна

Монтаж виконують на чистих поверхнях, не допускаючи потрапляння абразиву та металевої стружки між роликами. Сепаратор установлюють у верхню головку шатуна рівно, після чого поршневий палець вводять без ударів і надмірного зусилля. Перед остаточним складанням перевіряють, чи вільно хитається шатун на пальці, чи не затиснута обойма бобишками поршня та чи залишаються ролики на своїх місцях.

Цей сепаратор підходить для ремонту з’єднання з посадковими розмірами 14×18×25 мм на ІЖ Юпітер. Точний підбір за трьома параметрами та спільна перевірка пальця, шатуна й поршня допомагають відновити нормальний рух з’єднання без зайвого люфту та заїдання.
