Голчастий сепаратор шатуна 11×15×12 для бензопил Goodluck GL4500/5200 HAMMER

Голчастий сепаратор верхньої головки шатуна HAMMER 11×15×12

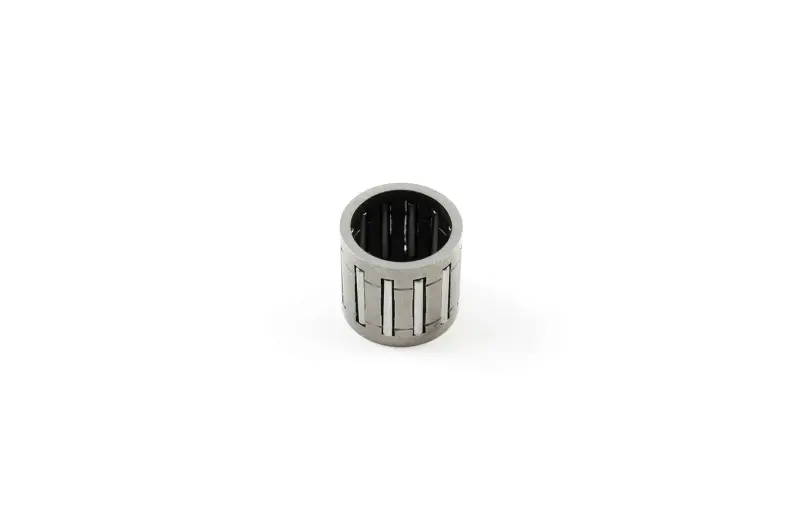

Сепаратор призначений для поршневого пальця бензопил Goodluck GL4500 і GL5200. Він установлюється у верхній головці шатуна між шатуном і пальцем, який з’єднує поршень із шатуном. Голчаста конструкція забезпечує рухоме сполучення цих деталей під час зворотно-поступального руху поршня. Це невелика, але безпосередньо задіяна в роботі кривошипно-шатунного механізму запчастина, тому під час підбору потрібно точно дотримуватися розмірів.

Розмір сепаратора — 11×15×12 мм: внутрішній діаметр становить 11 мм, зовнішній — 15 мм, а ширина — 12 мм. Кожен із трьох параметрів необхідно перевіряти окремо. Збігу лише внутрішнього або зовнішнього діаметра недостатньо: невідповідна ширина також не дасть правильно розмістити деталь у верхній головці шатуна. Виконання HAMMER належить до голчастих сепараторів поршневого пальця, а не до підшипників барабана чи тарілки зчеплення, для яких використовуються інші розміри.

Призначення та ознаки зношення

Під час роботи двигуна поршневий палець і шатун постійно змінюють взаємне положення. Голки сепаратора розташовані між сполученими поверхнями, а його обойма утримує їх у заданому положенні. Зношення голок, пошкодження обойми або збільшений люфт порушують нормальну роботу з’єднання. Підставою для розбирання та перевірки можуть бути сторонній механічний стукіт у циліндро-поршневій зоні, помітний люфт поршневого пальця, сліди задирів або руйнування старого сепаратора.

Якщо голки пошкодженої деталі розсипалися, установлення лише нового сепаратора недостатньо. Перед складанням потрібно перевірити поршневий палець, посадкову поверхню верхньої головки шатуна, отвори в поршні та циліндро-поршневу групу. Частинки, що залишилися всередині двигуна, і пошкоджені сполучені поверхні здатні швидко вивести нову деталь із ладу. Поршневий палець із вираженими борознами, раковинами або нерівномірним виробленням також потребує окремої оцінки перед повторним використанням.

Як перевірити сумісність

• Модель бензопили: застосування підтверджене для сімейства Goodluck GL4500/5200.
• Місце встановлення: верхня головка шатуна та поршневий палець.
• Внутрішній діаметр: 11 мм.
• Зовнішній діаметр: 15 мм.
• Ширина: 12 мм.
• Тип конструкції: циліндричний голчастий сепаратор.

Позначення 4500 і 5200 використовуються для цілих сімейств китайських бензопил, у межах яких трапляються різні виконання деталей. Тому назву моделі бажано перевіряти разом із фактичними розмірами знятого підшипника, поршневого пальця та посадкового місця. Якщо старий сепаратор зруйнований і виміряти його неможливо, орієнтуються на розміри сполучених деталей і технічну конфігурацію встановленої поршневої групи.

Установлення під час ремонту двигуна

Для встановлення потрібен доступ до поршня та верхньої головки шатуна, тому операцію виконують під час розбирання циліндро-поршневої частини двигуна. До складання перевіряють цілісність обойми, правильне положення всіх голок і відсутність забруднень на контактних поверхнях. Сепаратор розміщують рівно, без перекосу та ударного запресовування, після чого поршневий палець має проходити крізь нього без пошкодження голок.

Після з’єднання поршня із шатуном перевіряють вільність руху та відсутність ненормального радіального люфту. Стопорні деталі поршневого пальця встановлюють відповідно до конструкції конкретного двигуна. Порядок розбирання, складання та контрольні параметри потрібно брати із сервісної документації бензопили: універсальні значення для всіх варіантів GL4500/5200 застосовувати не можна.

Сепаратор HAMMER 11×15×12 підходить для планового відновлення поршневого з’єднання та ремонту після виявлення зношення штатного голчастого підшипника. Точна перевірка трьох розмірів і стану сусідніх деталей допомагає зібрати з’єднання без несумісних компонентів та уникнути повторного розбирання двигуна.
