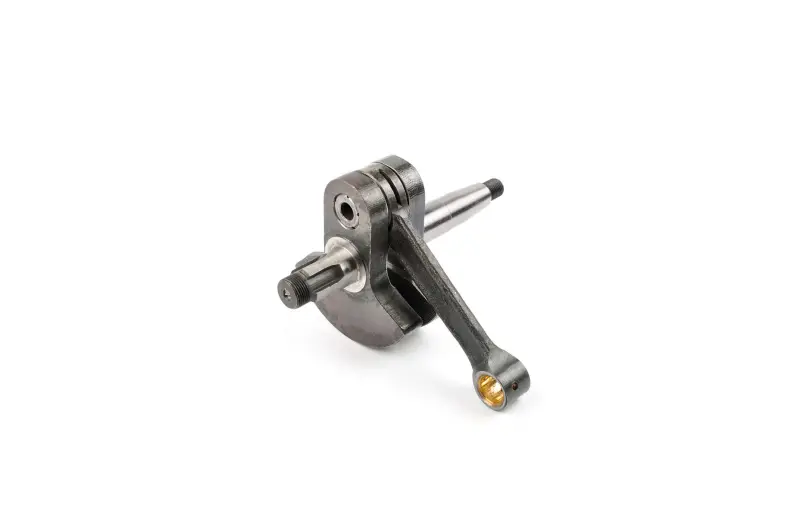

Колінчастий вал для бензопили ДРУЖБА SHUK

Колінчастий вал для бензопили ДРУЖБА SHUK приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Вал працює всередині картера двигуна та є основою кривошипно-шатунного механізму. Стан його опор і шарнірного з’єднання з шатуном впливає на плавність обертання, рівень вібрації та роботу двигуна під навантаженням.

Будова та ознаки зношення

Вал має щоки кривошипа, два виступні кінці та шатун з отвором для поршневого пальця. На кінцях передбачені різьбові ділянки, у верхній головці шатуна є втулка. Для встановлення важлива точна відповідність посадок і розташування частин. Навіть за подібної загальної форми різниця в довжині кінця вала чи геометрії посадки може завадити складанню двигуна.

Колінвал перевіряють, коли з картера чути стукіт, вібрація стає сильнішою або під час прокручування відчувається заїдання. Після розбирання оглядають різьбу, поверхні під підшипники й ущільнення, перевіряють радіальний люфт нижньої головки шатуна та стан отвору під палець. Бічне переміщення шатуна оцінюють окремо: воно не рівнозначне радіальному люфту й має відповідати допускам двигуна. Зношені опорні підшипники також можуть спричиняти шум, тому заміні передує перевірка причини несправності.

Як підібрати колінвал

Покладіть зняту деталь поруч і порівняйте загальну довжину, форму обох кінців, діаметри та довжину посадок під підшипники й сальники. Звірте різьбу, місця фіксації суміжних деталей, розташування щік і розміри шатуна. Посадка поршневого пальця також має збігатися. Орієнтуйтеся на знятий колінвал та документацію конкретного двигуна: самої схожості обрисів недостатньо для правильного підбору.

Сліди прокручування підшипника на старому валу, задири та канавки від ущільнення допомагають визначити, що ще потребує перевірки. Пошкоджені опори або зношені сальники можуть швидко зіпсувати результат ремонту. Разом із колінвалом оглядають поршневий палець і його з’єднання з шатуном. Підшипники, сальники та прокладки розібраних з’єднань добирають окремо, враховуючи конструкцію двигуна й стан кожної деталі.

На що зважати під час заміни

Щоб замінити колінвал, двигун розбирають до доступу до його опор у картері. Посадочні місця очищають, перевіряють плавність обертання підшипників і відсутність надмірного люфту. Для монтажу використовують відповідні пристосування та дотримуються послідовності складання двигуна. Удари по різьбових кінцях можуть пошкодити різьбу й порушити центрування кривошипа. Зусилля запресовування не передають через шатун, а робочі поверхні змащують відповідно до вимог складання.

Після стягування картера вал має вільно обертатися, без заклинювання та торкання щік до корпусу. Перевіряють також правильність встановлення ущільнень. Якщо обертання стало тугим, причину усувають до запуску. Невідповідні посадки або перекошені опори спричиняють зайве навантаження й прискорене зношення, а пошкоджені сальники можуть пропускати повітря та порушувати роботу двигуна. Така перевірка дає змогу виявити помилку складання до роботи під навантаженням.
