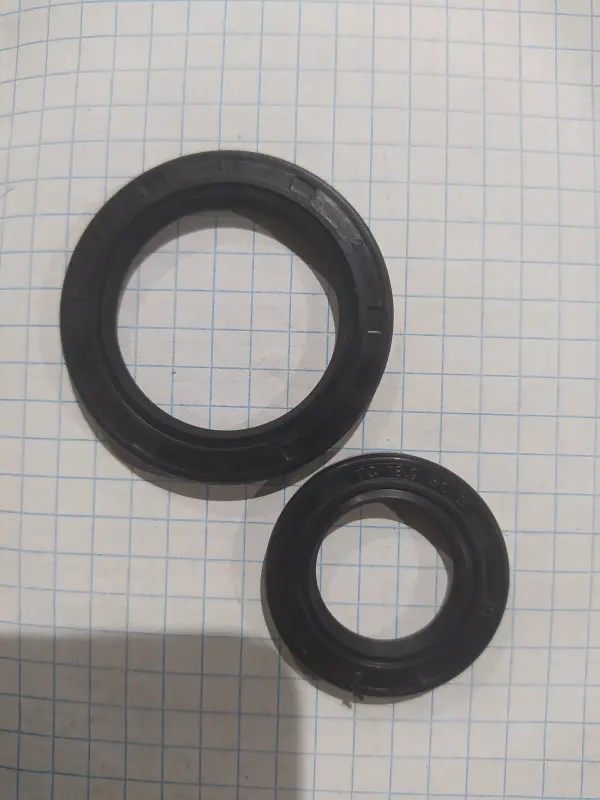

Сальники приводу стартера Delta, комплект 30×42×4,5 та 19×30×5 мм

Комплект сальників приводу стартера Delta

Комплект призначений для обслуговування приводу електростартера мопеда Delta. До нього входять два радіальні мастильні сальники різних розмірів: 30×42×4,5 мм і 19×30×5 мм. Вони встановлюються у передбачені для них посадочні місця механізму та ущільнюють зони між обертовими деталями й корпусом. Таке ущільнення допомагає утримувати мастило всередині механізму й обмежує потрапляння забруднень до поверхонь, які потребують захисту.

Обидва типорозміри належать до однієї зони приводу стартера, проте не є взаємозамінними: кожен сальник розрахований на своє поєднання діаметра вала, діаметра посадочного отвору та ширини. Комплект зручний під час розбирання механізму для ремонту або профілактичного обслуговування, коли потрібно замінити одразу дві штатні ущільнювальні деталі, не добираючи їх окремо.

Склад і основні параметри

• Великий сальник: 30×42×4,5 мм.
• Малий сальник: 19×30×5 мм.
• Кількість: два сальники різних розмірів.
• Призначення: ущільнення деталей приводу електростартера.
• Застосування: мопеди сімейства Delta з відповідною конструкцією та посадочними розмірами.

Позначення розміру сальника послідовно вказує діаметр поверхні вала, зовнішній діаметр посадки та ширину деталі. Тому збігу лише одного чи двох чисел недостатньо. Наприклад, сальник із зовнішнім діаметром 42 мм, але іншою внутрішньою посадкою або шириною, не варто вважати придатною заміною. Для правильного вибору мають одночасно збігатися всі три значення кожної деталі.

Як перевірити сумісність

Перед замовленням порівняйте розміри зі знятими сальниками та фактичними посадками механізму. Для великого сальника потрібні значення 30, 42 і 4,5 мм, для малого — 19, 30 і 5 мм. Додатково враховуйте виконання двигуна та приводу стартера: назва Delta об'єднує техніку різних років і модифікацій, тому належність мопеда до цього сімейства сама по собі не замінює перевірку розмірів.

Під час вимірювання оцінюють не лише номінальний діаметр, а й стан контактної поверхні вала та отвору корпусу. Канавка в місці роботи ущільнювальної крайки, задирки, корозія, забруднення або пошкодження краю посадки здатні спричинити повторне запотівання навіть після встановлення нової деталі. Якщо старий сальник деформований і його ширину складно визначити, орієнтуйтеся на розміри посадочного місця та схему конкретного двигуна.

Підставою для перевірки ущільнень є сліди мастила біля приводу стартера, пошкодження або затвердіння старих сальників, а також розбирання відповідної частини двигуна. Підтікання не завжди пов'язане лише з ущільнювачем: перед складанням слід переконатися, що вал не має вираженого вироблення, а в корпусі немає пошкоджень, які заважають рівній посадці.

Рекомендації зі встановлення

Монтаж виконують у чисте посадочне місце. З вала й отвору видаляють залишки старого ущільнення, бруд і тверді частинки, здатні пошкодити крайку. Перед запресовуванням вал і внутрішню поверхню сальника злегка змащують тим мастилом, яке працює в механізмі. Деталь установлюють без перекосу, прикладаючи зусилля рівномірно та ближче до зовнішнього кола, щоб не деформувати корпус сальника.

Гострі краї та різьбові ділянки на шляху встановлення не повинні порізати ущільнювальну крайку. Глибину й орієнтацію кожного сальника зберігають відповідно до штатного складання конкретного двигуна. Демонтовані деталі повторно не встановлюють: під час виймання їхні крайки та зовнішня посадочна поверхня можуть отримати непомітні пошкодження.

Після складання перевірте, що обидва сальники розташовані рівно, не виступають із посадок і не були пошкоджені інструментом. Контроль після першого запуску допоможе вчасно помітити запотівання та уникнути використання механізму з неправильно встановленим ущільненням. Комплект підходить для ремонту приводу стартера Delta лише за повного збігу двох типорозмірів і конструкції посадочних місць.
